JYQD-V6.5E BLDC Motor Sürücüsü 36-72VDC 500W Hız Kontrollü

Ürünler

Özel Pompalar

Bizimle İletişim

amigodeng@czowo.com

+86-18994777701

Şimdi iletişime geçin

JYQD-V6.5E BLDC Motor Sürücüsü 36-72VDC 500W Hız Kontrollü

Adedi:	1
fiyat:	$8.90-10.90

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri

Jiangsu, Çin

Marka adı

Bextremeshell

Model numarası

JYQD-V6.5E

Giriş voltajı:

36-72VDC

Nominal Güç:

Maksimum güç:

Maksimum akım:

Kontrol algoritması:

Kare dalgası

Boyutlar:

63mm x 36.5mm x 33mm

Hız kontrolü:

PWM/0-5V

Hız Geri Bildirimi:

Çalışma sıcaklığı:

-10 ℃ ila 60 ℃

PWM frekansı:

1k-20khz

PWM görev döngüsü:

% 0-100

PWM genliği:

Kontrol bağlantı noktası mesafesi:

2.54 mm

Güç bağlantı noktası mesafesi:

3,96 mm

Motorlu tip:

sensörsüz motor

Vurgulamak:

500W BLDC motor sürücüsü

36-72VDC BLDC sürücü kartı

Hız kontrollü BLDC motor sürücüsü

Ürün Tanımı

JYQD-V6.5E BLDC Motor Sürücüsü

MAX Power 500W ve Tork/Hız Regülasyon Fonksiyonu ile 36-72VDC girişi.

Ürün özellikleri

Bağlanmak	Değer
Aksesuar türü	Motorlu sürücü
İle kullanım için	BLDC Motoru

Ana parametreler

Model No.:JYQD-V6.5E

Güç girişi:36-72VDC

Nominal Güç:350W

Uygunluk:Sensörsüz motor

Max Power:500W

Max Current:15a

Koruma:Aşırı akım, kısa devre, aşırı voltaj, voltaj altında, kilitli rotor, aşırı ısınma

Kontrol Algoritmaları:Kare dalga

Boyutlar:63mm × 36.5mm × 33mm

Hız Kontrolü:PWM/0-5V

Hız Geri Bildirim Sinyal Çıkışı:Evet

Çalışma sıcaklığı:-10 ℃ ila 60 ℃

Başvuru

JYQD-V6.5E BLDC motor sürücü kartı, DC fırçasız motorları hassas hız regülasyonu (%0-100) ile kontrol etmek için tasarlanmıştır. Kare dalga kontrol algoritmaları çeşitli uygulamalar için stabilite ve doğruluk sağlar:

Elektrikli kaykay

Elektrikli scooter

Elektrikli sandalye

Uçurganlık

Dronlar

Elektrikli tek bisiklet

Elektrikli moped

Electric Go kart

RC Arabası

Endüstriyel robot

Lojistik konveyör bant

Otomasyon ekipmanı

CNC makineleri

Kendi kendine tahrikli çim biçme makineleri

Tüketici Elektroniği

Ev aletleri

Endüstriyel ekipman

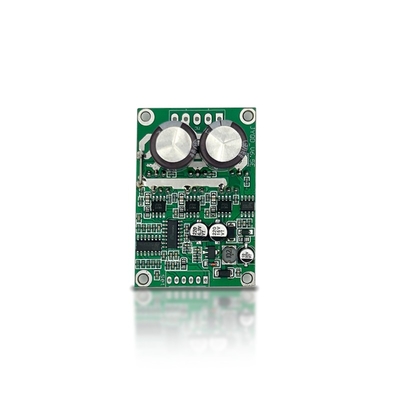

Dış görünüş

Uygulama Yönergeleri

Motorun voltajı ve güç parametrelerinin belirtilen aralığı aşmadığını doğrulayın.
Bu sürücü tahtası konut ve soğutucu olmadan gelir. Motorları 100W'ın altına aldırabilir, ancak normal ventilasyon gerektirir.
5V çıkış portu yalnızca harici potansiyometre veya hız ayarlaması, iletim ve etkinleştirme işlemi için anahtar içindir - harici güç ekipmanlarını bağlamayın.

Kablo şeması

Kontrol bağlantı noktası

5V:Sürücü kartı harici potansiyometre/anahtar için dahili çıkış voltajı
Z/F:Dönen yön kontrolü (5V = ileri, 0v/gnd = ters)
VR:Hız Kontrolü (0.1V-5V analog veya PWM 1K-20kHz, 5V genlik)
Sinyal:Hız darbesi sinyal çıkışı (5V darbesi)
GND:Sürücü tahtası iç kontrol zemini
Tork:Tork ayarlaması başlatma (önce sabit tork dirençlerini kaldırın)

Güç limanı

Ma, MB, MC:Motor aşamaları A, B, C
GND:DC negatif
VCC:DC pozitif

Not:Sürücü ve motor arasındaki mesafe 50 cm'yi aşıyorsa korumalı kablolar kullanın. Kontrol bağlantı noktası perdesi: 2.54mm, güç bağlantı noktası aralığı: 3,96mm. MOSFET'ler ve WISTFINK/TSÖK Plakası arasında uygun yalıtım sağlayın.

Boyutlar

Üretim tekniği

Paketleme bilgileri

BLDC motor sürücüsü, koruma için bireysel bir anti-statik torbada paketlenmiştir.

SSS

Kurşun zamanı nedir?

Örnek: 5 gün | Kitle Siparişi: 2-3 hafta

MOQ nedir?

Tüm seri ürünler için 1 set

Garanti nedir?

Teslimat tarihinden 12 ay

Teknik destek nasıl?

1'e 1 hizmet ve teknik destek sunuyoruz
