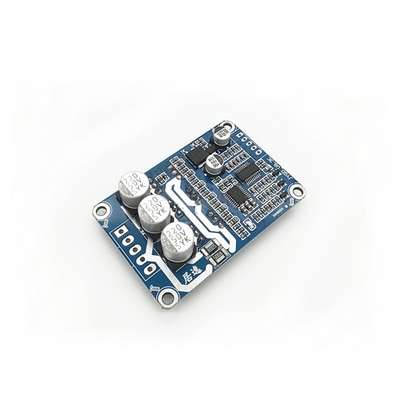

JYQD-V8.3E BLDC Motor Kontrolörü 12-36VDC 15A Sensörsüz

Ürünler

Özel Pompalar

Bizimle İletişim

amigodeng@czowo.com

+86-18994777701

Şimdi iletişime geçin

JYQD-V8.3E BLDC Motor Kontrolörü 12-36VDC 15A Sensörsüz

Adedi:	1
fiyat:	$7.90-9.90

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Giriş voltajı:

12-36Vdc

Nominal Güç:

300W

Maksimum güç:

500W

Maksimum akım:

15a

Kontrol algoritması:

Kare dalgası

Boyutlar:

67mm x 36.5mm x 16.6mm

Hız kontrolü:

PWM/0-5V

Hız Geri Bildirimi:

Evet

Çalışma sıcaklığı:

-10 ℃ ila 60 ℃

PWM frekansı:

1k-20khz

PWM görev döngüsü:

% 0-100

PWM genliği:

Kontrol bağlantı noktası mesafesi:

2.54 mm

Güç bağlantı noktası mesafesi:

3,96 mm

Motorlu tip:

sensörsüz

Vurgulamak:

BLDC motor kontrolörü 15A sensörsüz

BLDC sürücü tablosu 12-36VDC

garantili motor kontrol cihazı

Ürün Tanımı

JYQD-V8.3E BLDC Motor Denetimcisi

12-36VDC giriş, sensörsüz motor için maksimum akım 15A

Ana Özellikler

Model numarası:JYQD-V8.3E
Güç Girişi:12-36VDC
İsimlendirilen güç:300W
Max Power:500W
En yüksek akım:15A
Uygunluk:Sensörsüz motor
Kontrol Algoritmaları:Kare dalga
Boyutları:67 mm × 36,5 mm × 16,6 mm
Hız kontrolü:PWM/0-5V
Hız Geri bildirim sinyali çıkışı:- Evet.
Çalışma sıcaklığı:-10°C ile 60°C arasında

Koruma Özellikleri

Aşırı akım, kısa devre, aşırı gerilim, düşük gerilim, kilitli rotor, aşırı ısınma

Ürün Genel Görünümü

JYQD-V8.3E BLDC motor sürücüsü kartı, DC fırçasız motorları 0'dan% 100'e kadar hassas bir hız düzenlemesiyle kontrol etmek için tasarlanmış bir sabit akım fırçasız sürücü kartıdır.Karesi dalga kontrol algoritmaları istikrar ve doğruluğu sağlar., çeşitli uygulamalar için uygun hale getirir.

Başvurular

Robotik
Elektrikli bisikletler
Elektrikli tekerlekli sandalye
Elektrikli skuterler
Merkez motorları
Elektrikli patenler
Uçak
Hoverboardlar
Elektrikli tek bisiklet
Elektrikli motosiklet
Elektrikli go-kart
RC arabaları
Sanayi robotları
Lojistik taşıyıcı bantlar
Otomasyon ekipmanları
CNC makineleri
Kendi kendine hareket eden çim biçme makineleri
Tüketici elektroniği
Ev aletleri
Endüstriyel ekipman

Ürünün Görünümü

Uygulama Kılavuzları

Motorun voltaj ve güç parametrelerinin belirtilen aralığı geçmediğini doğrulayın.
Bu sürücü kartı, ev ve havalandırma olmadan gelir.
5V çıkış portu sadece dış potansiyometre veya hız ayarlama, komutasyon ve etkinleştirme işlemi için anahtar için.

Kablolama Şeması

Kontrol Limanı

5V:Dış potansiyometre veya anahtar için sürücü kartı iç çıkış voltajı
Z/F:Döner yön kontrol portları (5V yüksek seviye = İleri, 0V/GND = Geri)
VR:Hız kontrolü portu (Analog voltaj 0.1V-5V veya PWM 1K-20KHz, 5V amplituda)
M:Hız atış sinyali çıkışı (5V atış sinyali)
GND:Sürücü tahtası iç kontrol zemini

Güç Portu

MA, MB, MC:Motor faz bağlantıları
GND:DC negatif
VCC:DC pozitif

Kurulum Notları

Sürücü tahtası ile motor arasındaki mesafe 50cm'den fazla ise korunmuş tel kullanın.
Kontrol portu mesafesi: 2.54mm
Güç portu mesafesi: 3.96mm
Sürücü MOSFET ile ısı alıcı/kurulum plağı arasındaki yalıtımı sağlamak

Boyutları

Üretim süreci

Paket Bilgisi

BLDC motor sürücüsü, bireysel bir antistatik torbaya sıkı sıkıya yerleştirilmiştir.

Sıkça Sorulan Sorular

Önderi Zamanı

Örnek: 5 gün
Toplu sipariş: 2-3 hafta

Asgari Sipariş miktarı

Tüm seri ürünler için 1 set

Garanti

Teslimat tarihinden itibaren 12 ay

Teknik Destek

1 kişilik servis ve teknik destek sunuyoruz.
