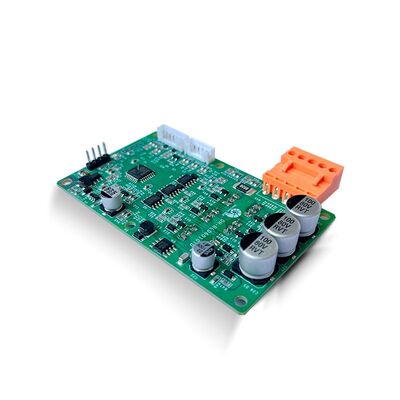

Endüstriyel Otomasyon için kendi kendine uyarlanabilir 15-60VDC 500W BLDC Motor Sürücüsü

Adedi:	1
fiyat:	$15.90-17.90

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri

Jiangsu, Çin

Marka adı

Bextremeshell

Model numarası

DH-BLD6010TD

Endüstriyel Kontrol PCBA

Tedarikçi Türü:

Genel

Bakır kalınlığı:

Fonksiyonel Uygulama:

Endüstriyel Kontrol

Veri deposu:

HAYIR

Uygulama:

bldc motor, Drive hall sendoe/ sensörsüz BLDC motor

Çalışma Gerilimi:

15-60vdc

Maksimum akım:

tedarikçi:

Changzhou Bextreme Kabuk Motoru

İşlev:

Hız açık çevrim/kapalı çevrim kontrol modu

Hız sinyali çıkışı:

Aşırı akım:

Donanım kendi kendine test:

Koruma:

Düşük voltaj, kilitli rotor, aşırı ısınma

Kısa devre, aşırı voltaj:

Vurgulamak:

15-60V BLDC motor sürücüsü

500W fırçasız motor kontrolörü

endüstriyel otomasyon motor sürücüsü

Ürün Tanımı

DH-BLD6010TD Kendini Adapte Eden Motor Sürücü Çalışma Voltajı 15-60VDC Serili Portla Yapılandırılabilir.

BLDC Motor Sürücüsü
DH-BLD6010TD Kullanıcı Kılavuzu V1.0
15-60VDC, Max:20A

Özellikleri

Hall sensörlü veya Sensörsüz çalışma modu, kendi kendine öğrenme fonksiyonu aracılığıyla eşleştirilen Hall ve motorun otomatik aşamaları;

Destek hızı açık döngü/kapalı döngü kontrol modunda;

Hızlandırma ve yavaşlama ayarlanabilir.

Hız düzenleme modu: 0-5V voltaj/PWM çalışma döngüsü/Seriyel iletişim portu ((UART);

Kontrol sinyali, yön sinyali girişi, hız geri bildirimi FG çıkışı etkinleştir.

Donanım öz testi, aşırı akım, kısa devre, aşırı voltaj, düşük voltaj, kilitli rotor, aşırı sıcaklık ve diğer korumalar Akım sıkıştırma fonksiyonu;

Çalışma modu

DH-BLD6010TD motor sürücüsü iki çalışma modunda çalışabilir, Hall sensörlü veya Sensörsüz, sürücü çalıştırılırken, sürücü Hall sinyalini algılar, Hall sinyali bağlı değilse,Ya da Hall sinyali hatalı., sürücü çalışma modunda çalışmayacak. aksi takdirde, sürücü çalışma modunda çalışacaktır.

Sürücü etkinleştirildiğinde, kontrol sinyali başlangıç görev döngüsünden (serial bağlantı bağlantısı ile yapılandırılmış) daha büyük olduğunda, sürücü çalışmaya başlar.ve kontrol sinyali başlangıç görev döngüsünden daha düşük olduğunda, sürücü bekleme modundadır ve motor durur.
Hall sinyalleri Ha, Hb ve Hc için toplam 6 kombinasyon dizisi vardır ve bunlardan biri doğru faz dizisidir.
(1) ileri ve geri dönme hızı ve gücü yaklaşık olarak eşittir.
(2) çıkış gücü ve akımı, komutun maksimum seviyeye kadar kademeli olarak arttırılması sırasında normaldir.kazaları önlemek için güç kaynağı bir akım sınır ölçümüne sahip olmalıdır..
Bu sürücü Hall sinyali dizisi kendi kendine öğrenme fonksiyonunu destekler, güç kablosunu bağlar, Hall sinyali ve kontrol sinyali, seri bağlantı noktası AA 01 1E 01 00 00 CC talimatlarını gönderir,Sürücü, Hall sensörü sinyali dizisini kendi kendine öğrenir., LED 13 kez yanıp söner ve öğrenme Xi'nin tamamlandığını ve kontrol talimatının sıfır olduğunu göstermek için 2 saniye boyunca kapanır ve normal şekilde çalışabilir.
Sensörsüz modda, U, V ve W motorlarının faz hatları keyfi olarak bağlanabilir ve iki faz keyfi olarak değiştirilebilir ve motor tersine çevrilebilir.ve dış F / R sinyali de motor ters yapabilirSensörsüz modda, F / R sinyali, seri bağlantı noktası aracılığıyla motor durdurulduğunda ya da hemen etkin hale gelmek üzere yapılandırılabilir.
Hız açık döngü/kapalı döngü modu için seri bağlantı noktası yapılandırması;

Liman tanımı

Kablolama şeması

Kurulum boyutları
