| Adedi: | 5adet |
| fiyat: | negotiable |
| Standart ambalaj: | ihracat paketi |
| Teslim süresi: | onaylandığı gibi |
| Ödeme yöntemi: | Western Union, T / T, |
| Tedarik kapasitesi: | 10000pcs |

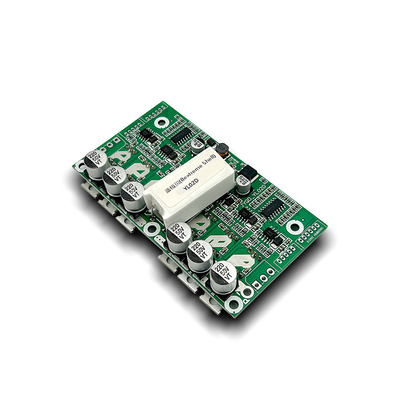

Model numarası: JYQD-YL02D
Özellikler: Aynı anda iki motor çalıştırabilir, tek veya çift kontrol edilebilir.
Reaktif güç fren fonksiyonuna sahiptir, Fren geri yükleme koruma serbest bırakma devresine sahiptir, MCU kontrol edilebilir,
Tahta üzerindeki "5V" portu harici MCU'ya 300mA akım sunabilir
Temel parametreler
Çalışma sıcaklığı: -20 ̊85°C
Çalışma voltajı: 12-36VDC
Kont. çalışma akımı: 15A
PWM hız kontrolü PWM frekansı:1K-10KHZ; çalışma döngüsü 0-100%
Analog voltaj hız düzenlemesi:0-5V
Hız darbe sinyali çıkışı:EVET
Çift motorlu sürücü modu: Her biri 540W
Seçim Tablosu
Seçiminiz için dört versiyonu var, lütfen hangisini istediğinizi bize bildirin.
JYQD-YL02D ((8559) doğrudan başlangıç sürümü NO LOCK fonksiyonuna sahiptir, ((lineer hız düzenleme 0-5V, liner fren:0-5V)
JYQD-YL02D ((457E) doğrudan başlangıç sürümü NO LOCK fonksiyonuna sahiptir, ((lineer hız düzenleme 0-2.5V, çizgi fren:0-2.5V)
JYQD-YL-02D ((99F2) güvenlik başlangıç sürümü LOCK fonksiyonuna sahiptir. ((lineer hız düzenleme 0-5V, liner fren:0-5V)
JYQD-YL-02D ((C737) güvenlik başlangıç sürümü LOCK fonksiyonuna sahiptir.
Güvenlik başlatma: Eğer hız ayarlamak için bir düğme biçiminde bir potentiometer kullanırsanız, eğer potentiometer durmadan önce 0'a durmazsa, motor buna göre doğrudan başlatılır.
Önemli bir hatırlatma
1Farklı Hall etkisi algılanan BLDC motorunun farklı Hall telleri dizisi var, yüklenmeden önce iyi bir uyum sağlayın.
2: Gücü 100W'den fazla ise ısı yıkayıcısı ekleyin ve tahta için iyi ısı dağılımı koşullarını koruyun.
Kablolama Şeması
MA---motor faz
MB---motor faz
MC---motor faz
P+ --- DC+
P---- DC-
HA---Hall sensörü
HB---Hall sensörü
HC---Hall sensörü
5V---Hall sensörü 5V
GND---Hall sensörü GND
GND: Sadece kontrol sinyali için
VR: Hız düzenlemesi, ((0-2.5V veya 0-5V doğrusal hız düzenlemesi).PWM frekansı:1K-5KHz.
ZF: İleri ve geri kontrol ((5V yüksek seviyede veya 0V düşük seviyede, 3.3V MCU kullanıyorsanız, 5V'ye ayarlamanız gerekir)
M:hız darbe sinyali çıkışı
EL: fren fonksiyonu, 0-2,5V veya 0-5V doğrusal fren
Dış kontrol cihazı için 5V:5V güç kaynağı ((≤300mA)
Toplam boyut
Video
Video
Video
Video
Video
Video
Video
Video
Video
|
|
