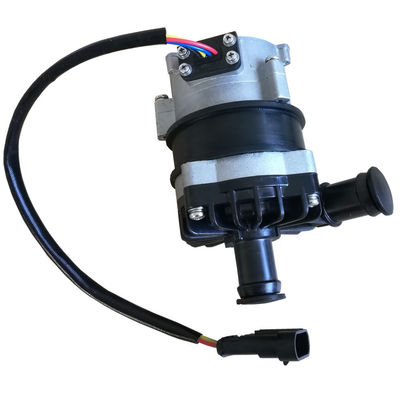

HEV veya elektrikli araba için 12V soğutucu pompası elektrikli su pompası, yardımcı pompa, şarj havası soğutucu pompası
DKB80 Serisi otomotiv Elektrikli su pompası
Yükseltme / sirkülasyon / Değişken frekans / Düşük gürültü / kalkan pompası / PWM kontrolü / sinyal geri bildirimi
♣ Uygulamalar
HEV (Hibrit Elektrikli Araç), EV (Elektrikli Araçlar), trenler, gemiler ve diğer ısıtma sirkülasyonu ve soğutma sirkülasyon sistemine uygulayın.
♣ Özellikler
♦ Tek kademeli santrifüj pompa
♦ Manyetik kuvvet aktarımı (kalkan pompa yapısı)
♦ Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun servis ömrü.
♦ Geniş çalışma sıcaklığı aralığı ile
♦ PWM sinyal hız kontrolü (isteğe bağlı PG sinyal geri bildirimi)
♦ Sabit akış kontrollü
♦ Ters polarite koruması
♦ Kuru çalışma koruması
♦ Aşırı Gerilim, aşırı akım koruması
♦ Aşırı yük, aşırı sıcaklık koruması
♦ Otomobil sınıfı elektronik bileşenler
♣ Teknik açıklama (sıvıyla temas eden parçalar)
Pompa kafası muhafazası: PPS + GF
Çark: PPS + GF
Kalkan boşluğu: PPS + GF
Mil yatağı: Karbon reçine kompozit malzemeler + zirkonya seramik rondela
Mil: içi boş paslanmaz çelik mil
Rotor: naylon enjeksiyon paketlenmiş
Conta halkası: EPDM
♣ Sürüş cihazı (motor dahil)
Sürüş elektromıknatısı: mıknatıs + naylon enjeksiyon paketlenmiş
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız motor
Motorlu tel çerçeve: PPA + GF (beyaz)
Pompa gövdesi: alüminyum alaşım
Braket: SUS 304 paslanmaz çelik
Braket kasnağı: US 304 paslanmaz çelik + Sönümleme kauçuk halka
IP67 derecesine göre su geçirmez (en60529)
Konektör: 3 Pin veya 4Pins (PG sinyal geri beslemeli)
Meme çapı: 22,6 mm (iç çap:16 mm)
♣ Model Özellikleri
DKB80-12A (SR / PG)
DKB80-24A (SR / PG)
Montaj braketi model son eki ile: SR (örneğin: DKB80-12ASR)
PG sinyali geri besleme pimi model son eki ile: PG (örneğin: DKB80-12APG)
♣ Montaj talimatı
DKB80 serisi pompalar önceden doldurulmuş gerektiren santrifüj pompalardır,
Pompa, çarkın her zaman sıvıya daldırıldığından veya güç açılmadan önce pompanın önceden doldurulduğundan emin olmak için sistemin en alt konumuna monte edilmiştir.
1: Pompa, 30 saniye kuru çalışabilse bile kuru çalıştırılmamalıdır (30 saniye kuru çalıştırmadan sonra otomatik olarak duracaktır), Kuru çalıştırma gürültü çıkaracak ve şaft ve şaft kovanının aşınmasını artıracaktır.
2: Pompa girişini bağlayan önerilen çaplı boruyu kullanın, daha küçük çaplı bir hortum pompası girişi kullanıyorsanız, Pompadaki negatif basınç nedeniyle, dış hava boru hattından pompaya daha kolay girerse, pompa performansının düşmesine neden olur ve ayrıca hava kabarcıkları pompaya zarar verir.
3: Pompa giriş yönünden bakıldığında, pervane saat yönünde döner (çıkış portundaki oka bakın).
4: Pompa dikey veya yatay olarak monte edilebilir (bkz. Şekil 1) Dikey olarak kurulduğunda, çıkış ağzı yukarı doğru olmalıdır.
5: Kuru çalışmayı önlemek için (pervanede hava sıkışması), su pompası çıkış ağzı dikey veya pervanenin üstünde olmalıdır.(bkz. şekil 1)
6: Bağlanan boru, havanın kolayca boşaltılmasını sağlamak için dikey olarak monte edilmeli (veya 20 cm'de dirsek olmamalıdır), çıkış borusu 90 dereceden az kullanılmamalıdır
Dirsek (bkz. Şekil 2).
7: Sıvı ortam olarak büyük taneli safsızlık sıvısı ile deniz suyunu veya diğer ağır kirliliği kullanmayın.
♣ Sıcaklık parametre
Orta sıvı sıcaklığı: -40 ℃ ila + 120 ℃ (-40 ° F ila + 248 ° F)
Çalışma ortamı sıcaklığı: -40 ℃ ila + 100 ℃ (-40 ° F ila + 212 ° F)
Depolama sıcaklığı: -40 ℃ ila + 70 ℃ (-40 ° F ila + 158 ° F)
(100 ℃'a kadar, ancak hizmet ömrünü kısaltacaktır)
♣ Sistem basıncı
-0,2 ila 2,5 bar (100 ℃ (212 ° F).
Hizmet ömrü, nominal gerilim ve 36 ℃ (86 ° F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.
♣ Voltaj aralığı
Anma 12V su pompası, uygulanabilir aralık 9V - 16V
Anma 24V su pompası, uygulanabilir aralık 18V - 30V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de aşırı veya çok düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyecek olsa da pompa termal radyasyon ortamına maruz kalamaz.
Orta sıvı: saf su, sıvı karışım (% 60'ın altında glikol içeren su)
♣ Elektrik parametresi
| Çalışma Gerilimi (VDC) | Anma Gücü (W) | Maksimum Akış (L / H) | Maksimum kafa (M) | Ağırlık (gr) |
| 9V-16V (12V) | 80 W | 1800L / H | 10 milyon | 750 g |
| 18V-30V (24V) | 80 W | 1800L / H | 10 milyon | 750 g |
♣ Konektör modeli ve Pimler
| 3 PIN konektörü | PIN 1 | PIN 2 | Toplu iğne 3 | ||
| 174357-2 | + 12V / + 24VDC | PWM | GND | ||
| 4 PIN konektörü | B + (4) | SWP (3) | NWP (2) | GND (1) | |
| Eşleşen bağlayıcı modeli | 7283-7449-30 | + 12V / + 24VDC | PWM | Sinyal geri bildirimi | GND |
♣ Tel boyutunu tavsiye et (% 3 voltaj düşüşüne göre)
| Tel kalınlığı | Maksimum kablo uzunluğu | |
| 12V | 24V | |
| 1,5 mm² | --- | 16 milyon |
| 2,5 mm² | 6,3 milyon | 25 dk. |
| 3 mm² | 8 dk. | 31 milyon |
| 4 mm² | 10 dk. | 40 milyon |
♣ Dikkat
1. Çalışma ortam sıcaklığı: -40℃--120℃Montaj sırasında üç elementli katalitik, gaz tahliye boru sistemi ve motora yaklaşmamaya çalışılmalı, çalışma ortamı sıcaklığını sağlamalıdır.
2. Pompanın hizmet ömrünü uzatmak için su pompasının montaj konumu, mümkün olduğunca düşük su seviyesine yakın olmalıdır.
3. Su direncini azaltmak için, tesisattaki borulardaki dirsek sayısını mümkün olduğunca azaltmak için, pompanın 20 cm yakınında dirsek olmamasına dikkat edin.
4. Lütfen pompayı tozlu ortamdan uzakta kullanın, toz, kullanım ömrünü kısaltmak için zararlıdır.
5. Suyun saflığına dikkat edin, pompanın hizmet ömrünü kısaltmak için sıkışmamaya ve pervanenin bloke olmamasına dikkat edin.
♣ Eğri grafiği
♣ Genel boyutlar
