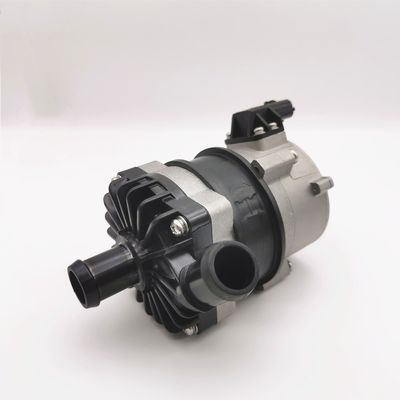

Turbo şarj cihazı soğutma için PWM Kontrol Yarış Arabası Elektrikli Su Pompası

HEV veya PWM hız kontrollü elektrikli otomobil soğutma sistemi için fırçasız DC motorlu elektrikli su pompası

DKB80 Serisi otomotiv Elektrikli su pompası

Yükseltme / sirkülasyon / Değişken frekans / Düşük gürültü / kalkan pompası / PWM kontrolü / sinyal geri bildirimi





♣ Uygulamalar

HEV (Hibrit Elektrikli Araç), EV (Elektrikli Araçlar), trenler, gemiler ve diğer ısıtma sirkülasyonu ve soğutma sirkülasyon sistemine uygulayın.



1. Hibrit Elektrikli Araç (HEV), Genişletilmiş Menzilli Elektrikli Araç (EREV) motor motoru ve kontrol sistemi soğutma döngüsü.

2. Saf elektrikli minibüs motor motoru ve kontrol sistemi soğutma döngüsü, akü yardımcı ısıtma ve soğutma döngüsü.

3. Turboşarj soğutma döngüsü.

4. Motor suyu soğutma döngüsü.

5. 12KW ön ısıtıcı su döngüsü.

6. Diğer soğutma sistemi kullanımı.



♣ Özellikler

♦ Tek kademeli santrifüj pompa

♦ Manyetik kuvvet aktarımı (kalkan pompa yapısı)

♦ Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun servis ömrü.

♦ Geniş çalışma sıcaklığı aralığı ile

♦ PWM sinyal hız kontrolü (isteğe bağlı PG sinyal geri bildirimi)

♦ Sabit akış kontrollü

♦ Ters polarite koruması

♦ Kuru çalışma koruması

♦ Aşırı Gerilim, aşırı akım koruması

♦ Aşırı yük, aşırı sıcaklık koruması

♦ Otomobil sınıfı elektronik bileşenler



♣ Teknik açıklama (sıvıyla temas eden parçalar)

Pompa kafası muhafazası: PPS + GF

Çark: PPS + GF

Kalkan boşluğu: PPS + GF

Mil yatağı: Karbon reçine kompozit malzemeler + zirkonya seramik rondela

Mil: içi boş paslanmaz çelik mil

Rotor: naylon enjeksiyon paketlenmiş

Conta halkası: EPDM



♣ Sürüş cihazı (motor dahil)

Sürüş elektromıknatıs: mıknatıs + naylon enjeksiyon paketlenmiş

Vidalar ve somunlar: SUS 304 paslanmaz çelik

Sürüş Motoru: fırçasız motor

Motorlu tel çerçeve: PPA + GF (beyaz)

Pompa gövdesi: alüminyum alaşım

Braket: SUS 304 paslanmaz çelik

Braket kasnağı: US 304 paslanmaz çelik + Sönümleme kauçuk halka

IP67 derecesine göre su geçirmez (en60529)

Konektör: 3 Pin veya 4Pins (PG sinyal geri beslemeli)

Meme çapı: 22,6 mm (iç çap:16 mm)



♣ Model Özellikleri

DKB80-12A (SR / PG)

DKB80-24A (SR / PG)





Montaj braketi model son eki ile: SR (örneğin: DKB80-12ASR)

PG sinyali geri besleme pimi model son eki ile: PG (örneğin: DKB80-12APG)



♣ Montaj talimatı

DKB80 serisi pompalar önceden doldurulmuş gerektiren santrifüj pompalardır,

Pompa, çarkın her zaman sıvıya daldırıldığından veya güç açılmadan önce pompanın önceden doldurulduğundan emin olmak için sistemin en alt konumuna monte edilmiştir.



1: Pompa, 30 saniye kuru çalışabilse bile kuru çalıştırılmamalıdır (30 saniye kuru çalıştırmadan sonra otomatik olarak duracaktır), Kuru çalıştırma gürültü çıkaracak, ayrıca şaft ve şaft kovanının aşınmasını artıracaktır.



2: Pompa girişini bağlayan önerilen çaplı boruyu kullanın, daha küçük çaplı bir hortum pompası girişi kullanıyorsanız, Pompadaki negatif basınç nedeniyle, dış hava boru hattından pompaya daha kolay girerse, pompa performansının düşmesine neden olur ve ayrıca hava kabarcıkları pompaya zarar verir.



3: Pompa giriş yönünden bakıldığında, pervane saat yönünde döner (çıkış portundaki oka bakın).



4: Pompa, dikey veya yatay olarak monte edilebilir (bkz. Şekil 1) Dikey olarak kurulduğunda, çıkış ağzı yukarı doğru olmalıdır.



5: Kuru çalışmayı önlemek için (pervanede hava sıkışması), su pompası çıkış ağzı dikey veya pervanenin üstünde olmalıdır.(bkz. şekil 1)



6: Bağlanan boru, havanın kolayca boşaltılmasını sağlamak için dikey olarak monte edilmeli (veya 20 cm'de dirsek olmamalıdır), çıkış borusu 90 dereceden az kullanılmamalıdır

Dirsek (bkz. Şekil 2).



7: Sıvı ortam olarak büyük taneli safsızlık sıvısı ile deniz suyunu veya diğer ağır kirliliği kullanmayın.

♣ Sıcaklık parametre

Orta sıvı sıcaklığı: -40 ℃ ila + 120 ℃ (-40 ° F ila + 248 ° F)

Çalışma ortamı sıcaklığı: -40 ℃ ila + 100 ℃ (-40 ° F ila + 212 ° F)

Depolama sıcaklığı: -40 ℃ ila + 70 ℃ (-40 ° F ila + 158 ° F)

(100 ℃'a kadar, ancak hizmet ömrünü kısaltacaktır)



♣ Sistem basıncı

-0,2 ila 2,5 bar (100 ℃ (212 ° F).

Hizmet ömrü, nominal gerilime ve 36 ℃ (86 ° F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.



♣ Voltaj aralığı

Anma 12V su pompası, uygulanabilir aralık 9V - 16V

Anma 24V su pompası, uygulanabilir aralık 18V - 30V

Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de aşırı veya çok düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyecek olsa da pompa termal radyasyon ortamına maruz kalamaz.



Orta sıvı: saf su, sıvı karışım (% 60'ın altında glikol içeren su)



♣ Elektrik parametresi

Çalışma Gerilimi (VDC)	Anma Gücü (W)	Maksimum Akış (L / H)	Maksimum kafa (M)	Ağırlık (gr)
9V-16V (12V)	80 W	1800L / H	10 milyon	750 g
18V-30V (24V)	80 W	1800L / H	10 milyon	750 g



♣ Konektör modeli ve Pimler

3 PIN konektörü		PIN 1	PIN 2	Toplu iğne 3
	174357-2	+ 12V / + 24VDC	PWM	GND



♣ Tel boyutunu tavsiye edin(% 3 voltaj düşüşüne göre)

Tel kalınlığı	Maksimum kablo uzunluğu
	12V	24V
1,5 mm²	---	16 milyon
2,5 mm²	6,3 milyon	25 dk.
3 mm²	8 dk.	31 milyon
4 mm²	10 dk.	40 milyon



♣ Dikkat

1. Çalışma ortam sıcaklığı: -40℃--120℃Montaj sırasında üç elementli katalitik, gaz tahliye boru sistemi ve motora yaklaşmamaya çalışılmalı, çalışma ortamı sıcaklığını sağlamalıdır.

2. Pompanın hizmet ömrünü uzatmak için su pompasının montaj konumu mümkün olduğunca düşük su seviyesine yakın olmalıdır.

3. Su direncini azaltmak için, tesisattaki borulardaki dirsek sayısını mümkün olduğunca azaltmak için, pompanın 20 cm yakınında dirsek olmamasına dikkat edin.

4. Lütfen pompayı tozlu ortamdan uzakta kullanın, toz, kullanım ömrünü kısaltmak için zararlıdır.

5. Suyun saflığına dikkat edin, pompanın hizmet ömrünü kısaltmak için sıkışmamaya ve pervane tarafından bloke edilmemesine dikkat edin.



♣ Eğri grafiği

♣ Genel boyutlar









Ana Özellikler:

1. Kompakt yapı, uygun kurulum, güvenilir performans.

2. Düşük güç tüketimi, yüksek verimlilik.

3. Yerleşik sürücülü, uzun hizmet ömrü olan verimli BLDC motor uygulayın.

4. Su pompaları çalışma durumu gerçek zamanlı izleme, kilitli rotor alarmı.

5. PWM sinyali Hız kontrolü ile.

6. Kendinden kontrollü sabit akış.

7. Ters polarite koruması ..

8. Kuru çalışma koruması.

9. Aşırı voltaj, aşırı akım koruması.

10. Aşırı yük ve aşırı ısınma koruması

11. dış kaplama koruma derecesi: IP65.



Güç kaynağı: Pil temini



Pompa akışı, basma yüksekliği ve gücünün eğrileri:





Teknik veri:
Çalışma Gerilimi (VDC)	Anma gücü (W)	Akış (L / H)	Boyut (mm)	Ağırlık (g)
9V-16V	80 W	1800L / H	145 * 99 * 74	750 g
Notlar:
Pompa konektörü tipi: 174359-2		1	2	3
Yerleştirme konektörü türü: 174357-2		+ 12VDC	PWM sinyali	GND



Boyutlar:





Dikkat:

1, Çalışma sıcaklığı: -40 ℃ --120 ℃, kurulum sırasında üç elemanlı katalitik, gaz tahliye borusu sistemi ve motora yakın olmaktan kaçınmaya çalışmalı, çalışma ortamı sıcaklığını sağlamalıdır.

2, Pompanın servis ömrünü uzatmak için su pompasının kurulum konumu mümkün olduğunca düşük su seviyesine yakın olmalıdır.

3, Su direncini azaltmak için, tesisattaki borulardaki dirsek sayısını mümkün olduğunca azaltmak için, pompanın 20 cm yakınında dirsek olmamasına dikkat edin.

4, lütfen pompayı tozlu ortamdan uzak kullanın, toz servis ömrünü azaltmak için zararlıdır



5, Suyun saflığına dikkat edin, pompanın servis ömrünü azaltmak için sıkışmaktan ve pervane tarafından bloke edilmekten kaçının.
