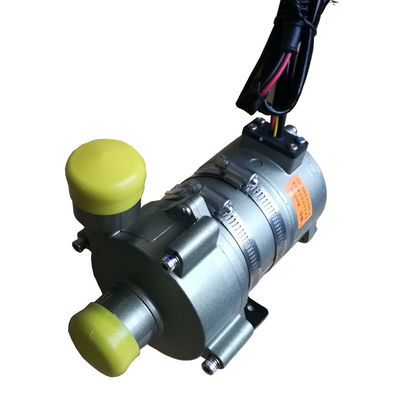

Fırçasız DC motor santrifüj pompa DC 24V 300W elektrikli okul otobüsü için ağır hizmet tipi elektrikli su pompası, menzil genişletilmiş elektrikli araç ve PWM kontrollü kontrolör soğutma

OWP-7000KL67180T elektrikli otobüs / kamyon aküsü ve denetleyici soğutma sistemi için ağır hizmet tipi elektrikli su pompası

Uygulamalar:

1: elektrikli araçlar soğutma sistemi

2: motor, akü, kontrolör, AC soğutucu sirkülasyonu

3: endüstriyel soğutma sistemi

4: BEV otobüsü, PHEV araçları

Elektrikli su pompamızın avantajları

* Fırçasız Motor montaj verimliliği maksimum% 85'e (normal seviye% 70), kontrolör sürüş verimliliği maksimum% 97'ye ulaşır

* Korumalı fırçasız motor, uzun servis ömrü, düşük güç tüketimi, kompakt boyut, yüksek güvenilirlik

* Güçlü pompa geliştirme kapasitesi, yüksek verimli özelleştirilmiş geliştirme sunan profesyonel Ansys Fluent simülasyon hesaplaması.

* Sinüzoidal dalga kontrol devresi, EMC kanıtlanmış, Otomotiv sınıfı elektronik bileşenler.

* Yüksüz / yarı yük durumunu ve koruyucu kendi kendini durdurmayı otomatik olarak algıla, tıkanma durumunu ve koruyucu kendi kendine durdurmayı, algılama aşırı yükünü ve koruyucu yavaşlama işlemini, pozitif ve negatif kutup ters koruma işlevini otomatik olarak algılar.

* Korumalı - tip iç - rotor yapısı, IP sınıfı IP67, yalıtım sınıfı F.

Elektrikli su pompasının yapısı

Elektrikli pompanın hidrolik tasarımının simülasyon hesabı

Elektrikli su pompası tasarım prensibi

Elektrik Su Pompası Tasarım Doğrulaması - elektromanyetik teori Tasarım Doğrulaması

Elektrikli pompa ürün tasarımının tasarım doğrulaması - test doğrulaması

■ Uygulamalar

Hibrit otobüs, hibrit binek otomobil, elektrikli araçlar, trenler, gemiler ve diğer ısıtma ve soğutma sirkülasyon sistemlerinde yaygın olarak kullanılır.

■ Özellikler

◆ Santrifüj pompa

◆ Manyetik kuvvet aktarımı

◆ Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun servis ömrü.

◆ Geniş çalışma sıcaklığı aralığı ile

◆ PWM sinyal hız kontrolü

◆ Teşhis sinyali çıkışı

◆ Sabit akış kontrollü

◆ Ters polarite koruması

◆ Kuru çalışma koruması

◆ Aşırı Gerilim, aşırı akım koruması

◆ Aşırı yük, aşırı sıcaklık koruması

■ Teknik açıklama (sıvıyla temas eden ilgili parçalar)

Pompa kafası muhafazası: Alüminyum alaşımları döküm

Çark: PPS + GF

Kalkan boşluğu: PPS + GF

Mil kovanı: karborundum kompozit malzemeler

Mil: paslanmaz çelik (3CR14) mil

Mıknatıs muhafazası: PPS plastik kapsülleme

Conta halkası: EPDM

■ Sürüş cihazı (motor dahil)

Tahrik rotoru: PPS plastik kapsüllü mıknatıs

Vidalar ve somunlar: SUS 304 paslanmaz çelik

Sürüş Motoru: fırçasız motor

Motor tel çerçevesi: PPA GF

Pompa gövdesi: Kumlama ve eloksal + PE toz boya ile döküm alüminyum kasa.

Dirsek: çelik

Braket kasnağı: US 304 paslanmaz çelik

IP67 derecesine göre su geçirmez (en60529)

Bağlayıcı modeli: AMP282106-1 (eşleşen Fiş AMP282088-1)

Meme çapı: 39,5 mm (1,5 inç)
