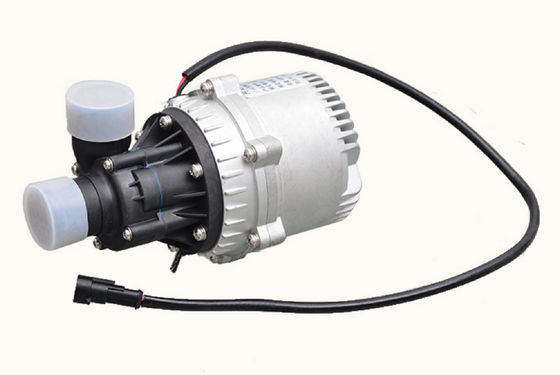

OWP-702B 210W elektrikli otobüs / kamyon pil ve denetleyici soğutma sistemi için ağır hizmet tipi elektrikli su pompası


■ Uygulamalar
Hibrit otobüs, hibrit binek otomobil, elektrikli araçlar, trenler, gemiler ve diğer ısıtma ve soğutma sirkülasyon sistemlerinde yaygın olarak kullanılır.

■ Özellikler
◆ Santrifüj pompa
◆ Manyetik kuvvet aktarımı
◆ Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun servis ömrü.
◆ Geniş çalışma sıcaklığı aralığı ile
◆ PWM sinyal hız kontrolü (isteğe bağlı)
◆ Teşhis sinyal çıkışı (isteğe bağlı)
◆ Sabit akış kontrollü
◆ Ters polarite koruması
◆ Kuru çalışma koruması
◆ Aşırı Gerilim, aşırı akım koruması
◆ Aşırı sıcaklık koruması (orta sıcaklık ≤ 85 ℃)

■ Teknik açıklama (sıvıyla temas halinde olan ilgili parçalar)
Pompa kafası muhafazası: PPS + GF
Çark: PPS + GF
Kalkan boşluğu: PPS + GF
Mil kovanı: Karbon reçine kompozit malzemeler
Mil: paslanmaz çelik mil
Mıknatıs muhafazası: naylon plastik kapsülleme
Conta halkası: EPDM

■ Sürüş cihazı (motor dahil)
Sürüş elektromıknatıs: naylon plastik kapsüllenmiş mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız motor
Motor tel çerçevesi: PPA GF
Pompa muhafazası: Kumlama ve anotlama ile döküm alüminyum kasa.

Dirsek: çelik
Braket kasnağı: US 304 paslanmaz çelik
IP67 derecesine göre su geçirmez (en60529)
Bağlayıcı modeli: AMP282104-1 (eşleşen Fiş AMP282465-1)
Meme çapı: 38 mm (1,5 inç)


■ Montaj talimatı
OWP-702B serisi pompalar, önceden doldurulmuş gerektiren santrifüj pompalardır,
Pompa, çarkın her zaman sıvıya daldırıldığından veya güç açılmadan önce pompanın önceden doldurulduğundan emin olmak için sistemin en alt konumuna monte edilmiştir.

1: Pompa 20 dakika kuru çalışabilse bile kuru çalıştırılmamalıdır (20 dakika kuru çalıştırmadan sonra otomatik olarak duracaktır), Kuru çalıştırma gürültü çıkaracak ve şaft ve şaft kovanının aşınmasını artıracaktır.

2: Pompa girişini bağlayan önerilen çaplı boruyu kullanın, daha küçük çaplı bir hortum pompası girişi kullanıyorsanız, Pompadaki negatif basınç nedeniyle, dış hava boru hattından pompaya daha kolay girerse, pompa performansının düşmesine neden olur ve ayrıca hava kabarcıkları pompaya zarar verir.

3: Pompa giriş yönünden bakıldığında, pervane saat yönünde döner (çıkış portundaki oka bakın).

4: Pompa dikey veya yatay olarak monte edilebilir (bkz. Şekil 1) Dikey olarak kurulduğunda, çıkış ağzı yukarı doğru olmalıdır.

5: Kuru çalışmayı önlemek için (pervanede hava sıkışması), su pompası çıkış ağzı dikey veya pervanenin üstünde olmalıdır.(bkz. şekil 1)

6: Bağlanan boru, havanın kolayca tahliye edilebilmesi için dikey olarak monte edilmelidir (veya 20 cm'de dirsek olmamalıdır), çıkış borusu 90 derecelik dirsekten daha az kullanılmamalıdır (bkz. Şekil 2).

7: Sıvı ortam olarak büyük taneli safsızlık sıvısı ile deniz suyunu veya diğer ağır kirliliği kullanamazsınız.


şekil 1 şekil 2

■ Sıcaklık parametre
Orta sıvı sıcaklığı: -40 ℃ ila + 85 ℃ (-40 ° F ila + 185 ° F)
Çalışma ortamı sıcaklığı: -40 ℃ ila + 120 ℃ (-40 ° F ila + 248 ° F)
Depolama sıcaklığı: -40 ℃ ila + 70 ℃ (-40 ° F ila + 158 ° F)
(100 ℃'a kadar, ancak hizmet ömrünü kısaltacaktır)
■ Sistem basıncı
-0,2 ila 2,5 bar (100 ℃ (212 ° F).
Hizmet ömrü, nominal gerilim ve 36 ℃ (86 ° F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.
■ Voltaj aralığı
Anma 24V su pompası, uygulanabilir aralık 18V - 28V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de aşırı veya çok düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyecek olsa da pompa termal radyasyon ortamına maruz kalamaz.

Orta sıvı: sıvı karışım (% 60'ın altında glikol içeren su)


■Elektriksel parametre









Konektör modeli ve ilgili elektriksel özellikler (bkz.Şekil 3):







Figür 3

Önerilen Kablo boyutu (% 3 voltaj düşüşüne göre)





* Telin uzunluğu, pompadan aküye olan mesafe anlamına gelir

■ Dikkat
1. Çalışma ortam sıcaklığı: -40 ℃ –120 ℃, montaj sırasında üç elemanlı katalitik, gaz tahliye boru sistemi ve motora yaklaşmamaya çalışmalı, çalışma ortamı sıcaklığını sağlamalıdır.
2. Pompanın hizmet ömrünü uzatmak için su pompasının montaj konumu, mümkün olduğunca düşük su seviyesine yakın olmalıdır.
4. Lütfen pompayı tozlu ortamdan uzakta kullanın, toz, kullanım ömrünü kısaltmak için zararlıdır.
5. Suyun saflığına dikkat edin, sıkışmayı önleyin ve pompanın hizmet ömrünü kısaltmak için pervane bloke olmasını sağlayın

■ Performans parametresi

• Dış boyut

• Pompa yapısı

• Tercih edilen montaj
