Ürün ayrıntıları:
|
Çalışma voltajı: | DC 20V-32V | Maksimum Akış:: | 5000 İt / H |
---|---|---|---|
Maksimum kafa:: | 24m | gürültü, ses: | ≤65dB |
IP sınıfı: | IP67 | Hizmet ömrü: | ≥20000h |
en yüksek güç: | 300W | ||
Vurgulamak: | ağır hizmet tipi elektrikli su pompası,elektrikli motor su pompası |

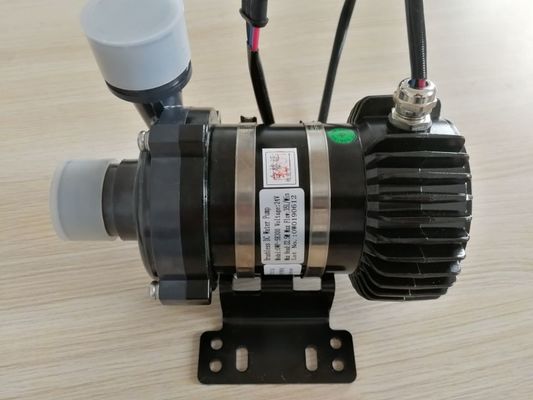

OWP-SH300 Fırçasız su pompası
Güçlendirme / sirkülasyon / Değişken frekans / Düşük gürültü / santrifüj pompa
PWM kontrolü / CAN BUS (isteğe bağlı)
Kısa giriş ve teknik özellikler
1,Elektrikli su pompası uygulaması:
Santrifüj pompanın tanımı:
Santrifüj pompalar, rotasyonel kinetik enerjiyi hidrodinamiğe dönüştürerek sıvıları taşımak için kullanılır.
sıvı akışının enerjisi.Dönme enerjisi tipik olarak bir motordan veyaelektrik motoru.Sıvı pompaya girer
pervane, dönen eksen boyunca veya yakınında ve pervane tarafından hızlandırılır, radyal olarak dışarıya çıktığı bir difüzöre veya kıvrımlı odaya (kasa) akar.
Uygulamalar:
Hibrit otobüste yaygın olarak kullanılır, hibrit
binek otomobili, elektrikli araçlar, trenler,
gemiler ve diğer ısıtma ve
soğutma sirkülasyon sistemi.
Yapısal özellikler :
1: Ana yapı :Pompa kafası, fırçasız DC motor
ve kontrolör;
2: Özellikler : Kompakt yapı, güçlü sızdırmazlık, güçlü
çevreye ve medyaya uyum, yapı ve
malzeme korozyon direnci, yüksek darbe direnci,
iyi ısı dağılımı yapısı ile.
1, OWP-SH300 Su pompası yapısı
Kısa giriş ve teknik özellikler
Performans endeksi II:
1, Verimlilik (H = 20m ; η≥43%) ;
2, Akış (H = 20m ; Q≥ 2000L / H).
Performans endeksi ben:
Baş (H = 24 ± 1m ; Q = 0 L / H).
Performans endeksi III:
1, Verimlilik (H = 16m ; η≥52%) ;
2, Akış (H = 16m ; Q = 3100L / H)
Performans endeksi IV:
1, Verimlilik (H = 10m ; η≥43%) ;
2, Akış (H = 10m ; Q = 4200L / H).
1, OWP-SH300 performans eğrisi
OWP-SH300 su pompası Akış ve Baş performans eğrisi
2, OWP-SH300 su pompasının teknik özellikleri
N0. | Öğe | Parametreler | Açıklama |
1 | Anma Gerilimi | DC24V | |
2 | Çalışma Voltajı | DC20 ~ 32V | |
3 | Hizmet ömrü | ≥20000h | |
4 | Çalışma Gürültüsü | ≤60 dB | |
5 | Kesme döngüleri | ≥100000 kez | |
6 | Ortam sıcaklığı | -40 ℃ ~ 105 ℃ | |
7 | Motor yalıtım sınıfı | F sınıfı | |
8 | Koruma sınıfı | IP67 | |
9 | Çalışma ortamı | donma önleyici sıvı | |
10 | Kontrol modu | PWM veya CAN (isteğe bağlı) |
1, Su pompası kafası yapısal özellikleri
Pompa kafası:
1: Yüksek performanslı plastik malzemeden yapılmış salyangoz odası ve pervane (Sıkıştırma direnci, yüksek
mukavemet, korozyon direnci) ;
2: Düşük özgül devrin özellikleri
Pervane odası ve pervane yapısı: Sıvı akışının kısıtlanması artırıldı
ve saptırma etkisi iyidir, küçük hidrolik kayıp;su direnci sürtünmesi düşük, sıvı dalgalanması küçük
3: Yüksek kaldırma pompası kıvrımlı odasının yapısal özellikleri: koşucu kanalının şeklini iyileştirin, kıvrımlı dil açısı
ve kıvrım profili;Yüksek basınç altında girdap akımı kaybını, darbe kaybını ve jet akışını iyi bir şekilde azaltabilir.
Su pompası kafası yapısal özellikleri
1: Uzun ömür, yüksek dayanıklılık;
2: Yüksek hidrolik verimlilik (Anma koşulu ≥% 64) ;
3: İyi kararlılık ve düşük gürültü
4: Düz rondelalar:
Seramik yatağın aşınma direnci, yüksek aşınma direncine sahip sert alaşımlı malzeme kullanılarak iyileştirilir, böylece stabilite ve dayanıklılığı artıracaktır.
2: Fırçasız Motor yapısı özellikleri
Motor yapısı:
1: Rotor paslanmaz çelik gövde
lazer kaynaklı sızdırmaz
a) Yeni paslanmaz çelik malzeme
korozyona daha dayanıklı ;
b) Çok daha iyi sızdırmazlık ;
2: Stator sargısı:
1, direnci azaltın, azaltın
ısı kaybı ; 2,
sargı sayısı;Azalt
uzay hacmi.
c) Manyetik boşluğu azaltın, azaltın
manyetik akı kaybı ;
BLDC motor yapısal özellikleri
1, Sıkı conta, yüksek korozyon direnci, güçlü
orta uyarlanabilirlik ;
2, Düşük kalorifik değer, düşük akım ve yüksek motor
verimlilik ;
3: Rotor,
paslanmaz çelik kılıf, lazer tam kaynak ile sıkıca, sızdırmazlık performansı, korozyon direnci çok daha geliştirilmiştir.
Su pompası Parametre Seçim Tablosu
Baş (M) | Akış (L / H) | Güç / (W) | Verimlilik | Uygulanabilir boru direnci |
0 ~ 8 | 4500 ~ 5100 | 256 W | ≤% 40 | ≤8m |
9 ~ 12 | 3500 ~ 4400 | 256 W | % 40 ~% 48 | 9 ~ 12 milyon |
13 ~ 16 | 2800 ~ 3400 | 256 W | % 48 ~% 54 | 13 ~ 16 milyon |
17 ~ 20 | 2000 ~ 2800 | 290 W | % 44 ~% 50 | 17 ~ 20 milyon |
> 20 | 0 ~ 2100 | 305 W | <% 44 | 20 ~ 24 milyon |
