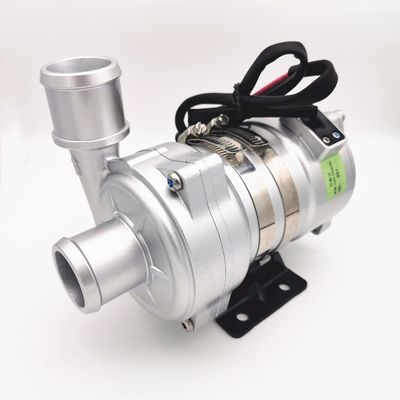

BEV Otobüs / PHEV Araçlar Soğutucu Dolaşımı İçin 24VDC Elektrikli Su Pompası

BEV Otobüs / PHEV Araçlar Soğutucu Dolaşımı İçin 24VDC Elektrikli Su Pompası
BEV Otobüs / PHEV Araçlar Soğutucu Dolaşımı İçin 24VDC Elektrikli Su Pompası BEV Otobüs / PHEV Araçlar Soğutucu Dolaşımı İçin 24VDC Elektrikli Su Pompası BEV Otobüs / PHEV Araçlar Soğutucu Dolaşımı İçin 24VDC Elektrikli Su Pompası BEV Otobüs / PHEV Araçlar Soğutucu Dolaşımı İçin 24VDC Elektrikli Su Pompası

Büyük resim :  BEV Otobüs / PHEV Araçlar Soğutucu Dolaşımı İçin 24VDC Elektrikli Su Pompası

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: OWO
Model numarası: OWP-BL43-200
Ödeme & teslimat koşulları:
Min sipariş miktarı: 5 takım
Fiyat: Negotiable
Ödeme koşulları: L / C, T / T, L / C

BEV Otobüs / PHEV Araçlar Soğutucu Dolaşımı İçin 24VDC Elektrikli Su Pompası

Açıklama
Çalışma voltajı: DC 18V-32V Maksimum Akış:: 4500L / H
Maksimum kafa:: 23M Nominal Akış ve kaldırma: 2800L / H, H = 16M
gürültü, ses: ≤61dB IP sınıfı: IP68
Hizmet ömrü: ≥20000h
Vurgulamak:

ağır hizmet tipi elektrikli su pompası

,

elektrikli motor su pompası



DC 24 V Yüksek kaldırma 2800L / H, H = 16M otomotiv Elektrikli Su Pompası BEV Otobüs / PHEV Araçlar için soğutucu sirkülasyon,





Güçlendirme / sirkülasyon / Değişken frekans / Düşük gürültü / santrifüj pompa

BEV Otobüs / PHEV Araçlar Soğutucu Dolaşımı İçin 24VDC Elektrikli Su Pompası 0









■ Uygulamalar
Hibrit otobüs, hibrit binek otomobil, elektrikli araçlar, trenler, gemiler ve diğer ısıtma ve soğutma sirkülasyon sistemlerinde yaygın olarak kullanılır.

■ Özellikler
◆ Fırçasız motor sürülmüştür.
◆ Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun servis ömrü.
◆ Geniş çalışma sıcaklığı aralığı ile
◆ PWM sinyal hız kontrolü (isteğe bağlı)
◆ Teşhis sinyal çıkışı (isteğe bağlı)
◆ Sabit akış kontrollü
◆ Kuru çalışma koruması
◆ Aşırı Gerilim, aşırı akım koruması
◆ Aşırı yük, aşırı sıcaklık koruması

■ Teknik açıklama (sıvıyla temas halinde olan ilgili parçalar)
Pompa kafası muhafazası: Alüminyum alaşım
Çark: PPS + GF
Kalkan boşluğu: PPS + GF
Mil kovanı: karborundum kompozit malzemeler
Mil: paslanmaz çelik (3CR14) mil
Mıknatıs muhafazası: PPS plastik kapsülleme
Conta halkası: EPDM

■ Sürüş cihazı (motor dahil)
Tahrik rotoru: PPS plastik kapsüllü mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız motor
Motor tel çerçevesi: PPA GF
Pompa gövdesi: Kumlama ve eloksal + PE toz boya ile döküm alüminyum kasa.

Braket: Çelik taban
Braket kasnağı: US 304 paslanmaz çelik
IP68 derecesine göre su geçirmez (en60529)
Bağlayıcı modeli: AMP282104-1 (eşleşen Fiş AMP282080-1)
Meme çapı: 40 mm (1,5 inç)



Montaj talimatı
OWP-BL43-200 serisi pompalar, önceden doldurulmuş gerektiren santrifüj pompalardır,
Pompa, çarkın her zaman sıvıya daldırıldığından veya güç açılmadan önce pompanın önceden doldurulduğundan emin olmak için sistemin en alt konumuna monte edilmiştir.

1: Pompa 15 dakika kuru çalışabilse bile kuru çalıştırılmamalıdır (15 dakika kuru çalıştırmadan sonra otomatik olarak durur), Kuru çalıştırma gürültü çıkarır, ayrıca şaft ve şaft kovanının aşınması artar.

2: Pompa girişini bağlayan önerilen çaplı boruyu kullanın, daha küçük çaplı bir hortum pompası girişi kullanıyorsanız, Pompadaki negatif basınç nedeniyle, dış hava boru hattından pompaya daha kolay girerse, pompa performansının düşmesine neden olur ve ayrıca hava kabarcıkları pompaya zarar verir.

3: Pompa giriş yönünden bakıldığında, pervane saat yönünde döner (çıkış portundaki oka bakın).

4: Pompa dikey veya yatay olarak monte edilebilir (bkz. Şekil 1) Dikey olarak kurulduğunda, çıkış ağzı yukarı doğru olmalıdır.

5: Kuru çalışmayı önlemek için (pervanede hava sıkışması), su pompası çıkış ağzı dikey veya pervanenin üstünde olmalıdır.(bkz. şekil 1)

6: Bağlanan boru, havanın kolayca tahliye edilebilmesi için dikey olarak monte edilmelidir (veya 20 cm'de dirsek olmamalıdır), çıkış borusu 90 derecelik dirsekten daha az kullanılmamalıdır (bkz. Şekil 2).

7: Sıvı ortam olarak büyük taneli safsızlık sıvısı ile deniz suyunu veya diğer ağır kirliliği kullanamazsınız.


şekil 1 şekil 2





■ Sıcaklık parametre
Orta sıvı sıcaklığı: -40 ℃ ila + 85 ℃ (-40 ° F ila + 185 ° F)
Çalışma ortamı sıcaklığı: -40 ℃ ila + 120 ℃ (-40 ° F ila + 248 ° F)
Depolama sıcaklığı: -40 ℃ ila + 70 ℃ (-40 ° F ila + 158 ° F)
(100 ℃'a kadar, ancak hizmet ömrünü kısaltacaktır)
Sistem basıncı
-0,2 ila 2,5 bar (100 ℃ (212 ° F).
Hizmet ömrü, nominal gerilim ve 36 ℃ (86 ° F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.
Voltaj aralığı
Anma 24V su pompası, uygulanabilir aralık 18V - 32V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de aşırı veya çok düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyecek olsa da pompa termal radyasyon ortamına maruz kalamaz.

Orta sıvı: sıvı karışım (% 60'ın altında glikol içeren su)


Elektriksel parametre

Çalışma Voltajı

(VDC)

Anma gücü



Anma akışı

(L / H)

Boyutlar

(mm)

Ağırlık

(g)

18V-32V (24V) 250 W

2800L / H,

H = 16 milyon

185 * 90 * 155 1950 g













Konektör modeli ve ilgili elektriksel özellikler (bkz.Şekil 3):

AMP282104-1 1 2
(eşleşen Fiş AMP282080-1) + 24V DC GND











Tel kalınlığı Kullanılan en uzun tel *
  24V
1,5 mm² 16 milyon
2,5 mm² 25 dk.
3 mm² 31 milyon
4 mm² 40 milyon




Figür 3







Önerilen Kablo boyutu (% 3 voltaj düşüşüne göre)
* Telin uzunluğu, pompadan aküye olan mesafe anlamına gelir


Dikkat
1. Çalışma ortam sıcaklığı: -40 ℃ –120 ℃, montaj sırasında üç elemanlı katalitik, gaz tahliye boru sistemi ve motora yaklaşmamaya çalışmalı, çalışma ortamı sıcaklığını sağlamalıdır.
2. Pompanın hizmet ömrünü uzatmak için su pompasının montaj konumu, mümkün olduğunca düşük su seviyesine yakın olmalıdır.
4. Lütfen pompayı tozlu ortamdan uzakta kullanın, toz, kullanım ömrünü kısaltmak için zararlıdır.
5. Suyun saflığına dikkat edin, sıkışmayı önleyin ve pompanın hizmet ömrünü kısaltmak için pervane bloke olmasını sağlayın

Performans parametresi
BEV Otobüs / PHEV Araçlar Soğutucu Dolaşımı İçin 24VDC Elektrikli Su Pompası 1



  • Dış boyut

BEV Otobüs / PHEV Araçlar Soğutucu Dolaşımı İçin 24VDC Elektrikli Su Pompası 2

BEV Otobüs / PHEV Araçlar Soğutucu Dolaşımı İçin 24VDC Elektrikli Su Pompası 3

BEV Otobüs / PHEV Araçlar Soğutucu Dolaşımı İçin 24VDC Elektrikli Su Pompası 4

BEV Otobüs / PHEV Araçlar Soğutucu Dolaşımı İçin 24VDC Elektrikli Su Pompası 5
