| Adedi: | 5 takım |
| fiyat: | negotiable |
| Ödeme yöntemi: | L / C, T / T, L / C |
Uygulamalar:
1: elektrikli araçlar soğutma sistemi
2: motor, akü, kontrolör, AC soğutucu sirkülasyonu
3: endüstriyel soğutma sistemi
4: BEV otobüsü, PHEV araçları
| Hayır. | Öğeler | Parametre |
| 1 |
Orta sıcaklık aralığı |
Maksimum% 40 Glikol -40 ℃ ～ 85 ℃ |
| 2 | Akış ve Baş | Akış Q = 3000L / H, Başlık H≥10M |
| 3 | gürültü, ses | ≤65dB |
| 4 | Anma Gerilimi | DC24V |
| 5 | Çalışma gerilimi | DC18 ～ 32V |
| 6 | Maksimum akım | ≤13A |
| 7 | Güç | 240 W ± 10 W |
| 8 | IP Sınıfı | IP67 |
| 9 | Hizmet ömrü | ≥20000h |
| 10 | Net ağırlık | 2,2 kg |

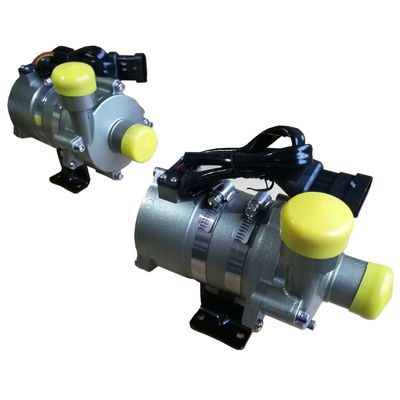

Elektrikli su pompamızın avantajları
* Fırçasız Motor montaj verimliliği maksimum% 85'e (normal seviye% 70), kontrolör sürüş verimliliği maksimum% 97'ye ulaşır
* Korumalı fırçasız motor, uzun servis ömrü, düşük güç tüketimi, kompakt boyut, yüksek güvenilirlik
* Güçlü pompa geliştirme kapasitesi, yüksek verimli özelleştirilmiş geliştirme sunan profesyonel Ansys Fluent simülasyon hesaplaması.
* Sinüzoidal dalga kontrol devresi, EMC kanıtlanmış, Otomotiv sınıfı elektronik bileşenler.
* Yüksüz / yarı yük durumunu ve koruyucu kendi kendini durdurmayı otomatik olarak algıla, tıkanma durumunu ve koruyucu kendi kendine durdurmayı, algılama aşırı yükünü ve koruyucu yavaşlama işlemini, pozitif ve negatif kutup ters koruma işlevini otomatik olarak algılar.
* Korumalı - tip iç - rotor yapısı, IP sınıfı IP67, yalıtım sınıfı F.
Elektrikli su pompasının yapısı
Elektrikli pompanın hidrolik tasarımının simülasyon hesabı
Elektrikli su pompası tasarım prensibi
Elektrik Su Pompası Tasarım Doğrulaması - elektromanyetik teori Tasarım Doğrulaması
Elektrikli pompa ürün tasarımının tasarım doğrulaması - test doğrulaması
■ Uygulamalar
Hibrit otobüs, hibrit binek otomobil, elektrikli araçlar, trenler, gemiler ve diğer ısıtma ve soğutma sirkülasyon sistemlerinde yaygın olarak kullanılır.
■ Özellikler
◆ Santrifüj pompa
◆ Manyetik kuvvet aktarımı
◆ Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun servis ömrü.
◆ Geniş çalışma sıcaklığı aralığı ile
◆ PWM sinyal hız kontrolü
◆ Teşhis sinyali çıkışı
◆ Sabit akış kontrollü
◆ Ters polarite koruması
◆ Kuru çalışma koruması
◆ Aşırı Gerilim, aşırı akım koruması
◆ Aşırı yük, aşırı sıcaklık koruması
■ Teknik açıklama (sıvıyla temas eden ilgili parçalar)
Pompa kafası muhafazası: Alüminyum alaşımları döküm
Çark: PPS + GF
Kalkan boşluğu: PPS + GF
Mil kovanı: karborundum kompozit malzemeler
Mil: paslanmaz çelik (3CR14) mil
Mıknatıs muhafazası: PPS plastik kapsülleme
Conta halkası: EPDM
■ Sürüş cihazı (motor dahil)
Tahrik rotoru: PPS plastik kapsüllü mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız motor
Motor tel çerçevesi: PPA GF
Pompa gövdesi: Kumlama ve eloksal + PE toz boya ile döküm alüminyum kasa.
Dirsek: çelik
Braket kasnağı: US 304 paslanmaz çelik
IP67 derecesine göre su geçirmez (en60529)
Bağlayıcı modeli: AMP282106-1 (eşleşen Fiş AMP282088-1)
Meme çapı: 39,5 mm (1,5 inç)
