| Adedi: | 1 takım |
| Teslim süresi: | 5 gün |
| Ödeme yöntemi: | L / C, T / T |
| Tedarik kapasitesi: | 500sets / gün |

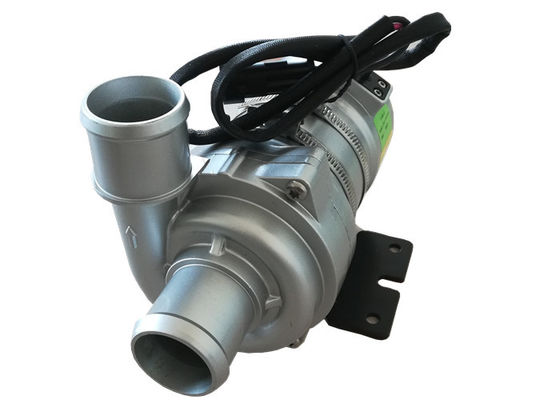

OWP-BL43-450T SERİSİ fırçasız DC elektrikli su pompası
6000L / H, H = 8M 24V DC elektrikli su pompası, PWM kontrollü, fırçasız motor pompası, yakıt hücresi pompası, soğutma suyu pompası, santrifüj pompa
Güçlendirme / sirkülasyon / Değişken frekans / Düşük gürültü / santrifüj pompa
PWM kontrolü / Arıza teşhisi
■ Uygulamalar
Hibrit otobüs, hibrit binek otomobil, Yakıt Hücreli Araç, elektrikli araçlar, trenler, gemiler ve diğer ısıtma ve soğutma sirkülasyon sistemlerinde yaygın olarak kullanılmaktadır.
■ Özellikler
◆ Santrifüj pompa
◆ Manyetik kuvvet aktarımı
◆ Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun servis ömrü.
◆ Geniş çalışma sıcaklığı aralığı ile
◆ PWM sinyal hız kontrolü
◆ Teşhis sinyali çıkışı
◆ Sabit akış kontrollü
◆ Ters polarite koruması
◆ Kuru çalışma koruması
◆ Aşırı Gerilim, aşırı akım koruması
◆ Aşırı yük, aşırı sıcaklık koruması
■ Teknik açıklama (sıvıyla temas eden ilgili parçalar)
Pompa kafası muhafazası: Alüminyum alaşımları döküm
Çark: PPS + GF
Kalkan boşluğu: PPS + GF
Mil kovanı: karborundum kompozit malzemeler
Mil: paslanmaz çelik (3CR14) mil
Mıknatıs muhafazası: PPS plastik kapsülleme
Conta halkası: EPDM
EMC: 3. Sınıf
Gürültü: ≤61dB
■ Sürüş cihazı (motor dahil)
Tahrik rotoru: PPS plastik kapsüllü mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız DC motor
Motor tel çerçevesi: PPA GF
Pompa gövdesi: Kumlama ve eloksal + PE toz boya ile döküm alüminyum kasa.
Dirsek: çelik
Braket kasnağı: US 304 paslanmaz çelik
IP68 derecesine göre su geçirmez (en60529)
Bağlayıcı modeli: AMP282106-1 (eşleşen Fiş AMP282088-1)
Meme çapı: 38 mm (1,5 inç)
■ Montaj talimatı
OWP-BL43-450T serisi pompalar, önceden doldurulmuş gerektiren santrifüj pompalardır,
Pompa, çarkın her zaman sıvıya daldırıldığından veya güç açılmadan önce pompanın önceden doldurulduğundan emin olmak için sistemin en alt konumuna monte edilmiştir.
1: Pompa 15 dakika kuru çalışabilse bile kuru çalıştırılmamalıdır (15 dakika kuru çalıştırmadan sonra otomatik olarak duracaktır), Kuru çalıştırma gürültü çıkaracak ve şaft ve şaft kovanının aşınmasını artıracaktır.
2: Pompa girişini bağlayan önerilen çaplı boruyu kullanın, daha küçük çaplı bir hortum pompası girişi kullanıyorsanız, Pompadaki negatif basınç nedeniyle, dış hava boru hattından pompaya daha kolay girerse, pompa performansının düşmesine neden olur ve ayrıca hava kabarcıkları pompaya zarar verir.
3: Pompa giriş yönünden bakıldığında, pervane saat yönünde döner (çıkış portundaki oka bakın).
4: Pompa, dikey veya yatay olarak monte edilebilir (bkz. Şekil 1) Dikey olarak kurulduğunda, çıkış ağzı yukarı doğru olmalıdır.
5: Kuru çalışmayı önlemek için (pervanede hava sıkışması), su pompası çıkış ağzı dikey veya pervanenin üstünde olmalıdır.(bkz. şekil 1)
6: Bağlanan boru, havanın kolayca tahliye edilebilmesi için dikey olarak monte edilmelidir (veya 20 cm'de dirsek olmamalıdır), çıkış borusu 90 derece dirsekten daha az kullanılmamalıdır (bkz. Şekil 2).
7: Sıvı ortam olarak büyük taneli safsızlık sıvısı ile deniz suyunu veya diğer ağır kirliliği kullanamazsınız.
■ Sıcaklık parametre
Orta sıvı sıcaklığı: -40 ℃ ila + 85 ℃ (-40 ° F ila + 185 ° F)
Çalışma ortamı sıcaklığı: -40 ℃ ila + 120 ℃ (-40 ° F ila + 248 ° F)
Depolama sıcaklığı: -40 ℃ ila + 70 ℃ (-40 ° F ila + 158 ° F)
(100 ℃'a kadar, ancak hizmet ömrünü kısaltacaktır)
■ Sistem basıncı
-0,2 ila 2,5 bar (100 ℃ (212 ° F).
Hizmet ömrü, nominal gerilime ve 36 ℃ (86 ° F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.
■ Voltaj aralığı
Anma 24V su pompası, uygulanabilir aralık 18V - 32V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilmesine rağmen aşırı veya çok düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyecektir, pompa termal radyasyon ortamına maruz kalamaz.
Orta sıvı: sıvı karışım (% 60'ın altında glikol içeren su)
|
Çalışma Voltajı (VDC) |
Anma gücü (W) |
Anma akışı (L / H) |
Boyutlar (mm) |
Ağırlık (g) |
| 18V-32V (24V) | 250 W | Q = 6000L / H, H = 8m | 195 * 90 * 145 | 2200 g |
■ Elektriksel parametre
Konektör modeli ve ilgili elektriksel özellikler (bkz.Şekil 3):
| AMP282106-1 | 1 (Siyah) | 2 (Sarı) | 3 (Mavi) | 4 (Kırmızı) |
| (eşleşen Fiş AMP282088-1) | GND | Arıza geri bildirimi | PWM | + 24V |
■PWM karakteri
| Görev döngüsü | Açıklama |
Açıklama: 1: PWM görev döngüsü metrik hatası ±% 2 2: PWM voltajı: 24VDC, frekans: 1 KHz 3: Önerilen PWM frekansı: 500Hz 4: PWM bağlantısı kesildiği için önerilen% 0 görev |
| % 0 ≤ görev≤% 10 | PWM modu (durdur) | |
| % 11 ≤ görev≤% 55 | PWM modu (Min hız) | |
| % 51 ≤ görev≤% 90 | PWM modu (Doğrusal hız kontrol aralığı) | |
| % 91 ≤ görev≤% 100 | PWM modu (Maksimum hız) |
| Tel çapı | Kullanılan en uzun tel * |
| 24V | |
| 1,5 mm² | 16 milyon |
| 2,5 mm² | 25 dk. |
| 3 mm² | 31 milyon |
| 4 mm² | 40 milyon |
Önerilen Kablo boyutu (% 3 voltaj düşüşüne göre)
* Telin uzunluğu, pompadan aküye olan mesafe anlamına gelir
■ Dikkat
1. Çalışma ortam sıcaklığı: -40 ℃ –120 ℃, montaj sırasında üç elemanlı katalitik, gaz tahliye boru sistemi ve motora yaklaşmamaya çalışmalı, çalışma ortamı sıcaklığını sağlamalıdır.
2. Pompanın hizmet ömrünü uzatmak için su pompasının montaj konumu mümkün olduğunca düşük su seviyesine yakın olmalıdır.
4. Lütfen pompayı tozlu ortamdan uzakta kullanın, toz, kullanım ömrünü kısaltmak için zararlıdır.
5. Suyun saflığına dikkat edin, sıkışmayı önleyin ve pompanın hizmet ömrünü kısaltmak için pervane tıkalı
■ Performans parametresi
■Dış boyut
