| Adedi: | 5 takım |
| fiyat: | negotiable |
| Ödeme yöntemi: | L / C, T / T, L / C |

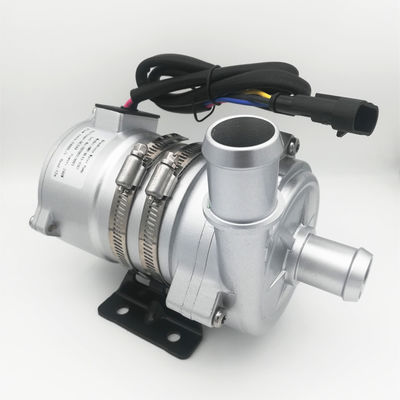

OWP-BL43-426T SERİSİ elektrikli araçlar için fırçasız elektrikli su pompası
Güçlendirme/sirkülasyon/Değişken frekanslı/Düşük gürültülü/santrifüj pompa
■ Uygulamalar
Hibrit otobüs, hibrit binek otomobil, elektrikli araçlar, trenler, gemiler ve diğer ısıtma ve soğutma sirkülasyon sistemlerinde yaygın olarak kullanılmaktadır.
■ Özellikler
◆Santrifüj pompa
◆Manyetik kuvvet iletimi
◆Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verim, uzun servis ömrü.
◆Geniş çalışma sıcaklığı aralığı ile
◆PWM sinyal hızı kontrolü (isteğe bağlı)
◆Diyagnostik sinyal çıkışı (opsiyonel)
◆Sürekli akış kontrolü ile
◆Ters polarite koruması
◆Kuru çalışma koruması
◆Aşırı Voltaj, aşırı akım koruması
◆Aşırı yük, aşırı sıcaklık koruması
■ Teknik açıklama (sıvı ile temas eden ilgili parçalar)
Pompa kafası muhafazası: Alüminyum alaşım
Çark: PPS+GF
Kalkan boşluğu: PPS+GF
Mil kovanı: karborundum kompozit malzemeler
Mil: paslanmaz çelik (3CR14) mil
Mıknatıs muhafazası: PPS plastik kapsülleme
Conta halkası: EPDM
■ Sürüş cihazı (Motor dahil)
Tahrik rotoru: PPS plastik kapsüllü mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız motor
Motor tel çerçevesi :PPA GF
Pompa gövdesi: Kumlama ve anotlama +PE toz boya ile döküm alüminyum kasa..
Braket: Çelik taban
Braket kasnağı: US 304 paslanmaz çelik
IP68 derecesine göre su geçirmez (en60529)
Konektör modeli: AMP282104-1 (eşleşen Fiş AMP282080-1)
Meme çapı:40mm (1,5 inç)
■Montaj talimatı
OWP-BL43-426T serisi pompalar, önceden doldurulmuş gerektiren santrifüj glikol pompalarıdır, Pompa, çarkın her zaman sıvıya daldırılmasını sağlamak için sistemin en düşük konumuna monte edilir veya açılmadan önce pompayı önceden doldurur..
| 1: | Pompa 15 dakika kuru çalıştırılsa da (15 dakika kuru çalıştıktan sonra otomatik olarak duracaktır), Kuru çalışma ses çıkaracak, ayrıca mil ve mil kovanında aşınmayı artıracaktır. |
| 2: | Pompa girişini bağlayan önerilen çaplı boruyu kullanın, daha küçük çaplı bir hortum pompa girişi kullanıyorsanız, Pompadaki negatif basınç nedeniyle, dış hava boru hattından pompaya daha kolay girer, pompa performansının düşmesine neden olur ve ayrıca hava kabarcıkları pompaya zarar verir. |
| 3: | Pompa giriş yönünden bakıldığında çark saat yönünde döner (çıkış portundaki oka bakın). |
| 4: | Pompa dikey veya yatay olarak monte edilebilir (bkz. şekil 1) Dikey olarak kurulduğunda çıkış ağzı yukarı doğru olmalıdır. |
| 5: | Kuru çalışmayı (pervaneye hava girmesini) önlemek için, su pompası çıkış ağzı dikey veya çarkın üstünde olmalıdır.(bkz. şekil 1) |
| 6: | Bağlanan boru, havanın kolayca tahliye edilmesi için dikey olarak monte edilmelidir (veya 20 cm'de dirsek kullanılmamalıdır), çıkış borusu 90 dereceden az dirsek kullanılmamalıdır (bkz. Şekil 2). |
| 7: | Sıvı ortam olarak büyük taneli kirlilik sıvısı ile deniz suyunu veya diğer ağır kirliliği kullanamazsınız. |
şekil 1 şekil 2
■ Sıcaklık parametre
Orta sıvı sıcaklığı: -40°C ila +85°C (-40°F ila +185°F)
Çalışma ortam sıcaklığı: -40℃ ila +120℃ (-40°F ila +248°F)
Depolama sıcaklığı: -40℃ ila +70℃ (-40°F ila +158°F)
(100 ℃'ye kadar, ancak hizmet ömrünü kısaltır)
■sistem basıncı
-0,2 ila 2,5 bar (100℃ (212°F).
Servis ömrü, anma gerilimine ve 36°C (86°F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.
■Voltaj aralığı
Anma 24V su pompası, çalışma aralığı 18V - 32V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de aşırı veya çok düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyecektir, pompa termal radyasyon ortamına maruz kalamaz.
Orta sıvı: sıvı karışım (%60'ın altında glikol içeren su)
■Elektrik parametresi
|
Çalışma Gerilimi (VDC) |
Anma gücü
|
Anma akışı (S/S) |
Boyutlar (mm) |
Ağırlık (g) |
| 18V-32V(24V) | 240W |
2400L/H , Y=17M |
193*90*159.5 | 2200g |
Konektör modeli ve ilgili elektriksel özellikler (bkz. şekil 3):
■Performans parametresi
