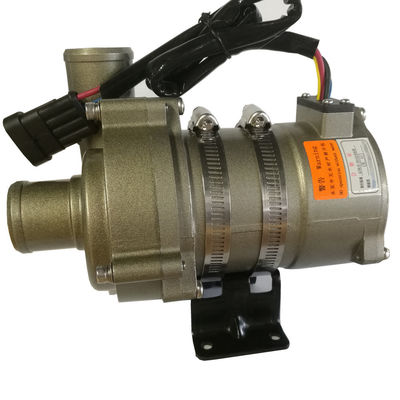

Elektrikli Kamyon / Otobüs İçin Ağır Hizmet Tipi Yüksek Akış Hacmi Otomatik Elektrikli Su Pompası Soğutma Sıvısı Sirkülasyonu
OWP-6000KL230T SERİSİ fırçasız DC su pompası
Güçlendirme / sirkülasyon / Değişken frekans / Düşük gürültü / santrifüj pompa
PWM kontrolü / Arıza teşhisi
■ Özellikler
◆ Santrifüj pompa
◆ Geniş çalışma sıcaklığı aralığı ile
◆ PWM sinyal hız kontrolü
◆ Teşhis sinyali çıkışı
◆ Sabit akış kontrollü
◆ Ters polarite koruması
◆ Kuru çalışma koruması
◆ Aşırı Gerilim, aşırı akım koruması
◆ Aşırı yük, aşırı sıcaklık koruması
■ Teknik açıklama (sıvıyla temas eden ilgili parçalar)
Pompa kafası muhafazası: Alüminyum alaşımları döküm
Çark: PPS + GF
Kalkan boşluğu: PPS + GF
Mil kovanı: karborundum kompozit malzemeler
Mil: paslanmaz çelik (3CR14) mil
Mıknatıs muhafazası: PPS plastik kapsülleme
Conta halkası: EPDM
■ Sürüş cihazı (motor dahil)
Tahrik rotoru: PPS plastik kapsüllü mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız motor
Motor tel çerçevesi: PPA GF
Pompa gövdesi: Kumlama ve eloksal + PE toz boya ile döküm alüminyum kasa.
Dirsek: çelik
Braket kasnağı: US 304 paslanmaz çelik
IP67 derecesine göre su geçirmez (en60529)
Bağlayıcı modeli: AMP282106-1 (eşleşen Fiş AMP282088-1)
Meme çapı: 39,5 mm (1,5 inç)
■ Montaj talimatı
OWP-6000KL230T serisi pompalar, önceden doldurulmuş gerektiren santrifüj pompalardır,
Pompa, çarkın her zaman sıvıya daldırıldığından veya güç açılmadan önce pompanın önceden doldurulduğundan emin olmak için sistemin en alt konumuna monte edilmiştir.
1: Pompa 15 dakika kuru çalışabilse bile kuru çalıştırılmamalıdır (15 dakika kuru çalıştırmadan sonra otomatik olarak duracaktır), Kuru çalıştırma gürültü çıkaracak ve şaft ve şaft kovanının aşınmasını artıracaktır.
2: Pompa girişini bağlayan önerilen çaplı boruyu kullanın, daha küçük çaplı bir hortum pompası girişi kullanıyorsanız, Pompadaki negatif basınç nedeniyle, dış hava boru hattından pompaya daha kolay girerse, pompa performansının düşmesine neden olur ve ayrıca hava kabarcıkları pompaya zarar verir.
3: Pompa giriş yönünden bakıldığında, pervane saat yönünde döner (çıkış portundaki oka bakın).
4: Pompa, dikey veya yatay olarak monte edilebilir (bkz. Şekil 1) Dikey olarak kurulduğunda, çıkış ağzı yukarı doğru olmalıdır.
5: Kuru çalışmayı önlemek için (pervanede hava sıkışması), su pompası çıkış ağzı dikey veya pervanenin üstünde olmalıdır.(bkz. şekil 1)
6: Bağlanan boru, havanın kolayca tahliye edilebilmesi için dikey olarak monte edilmelidir (veya 20 cm'de dirsek olmamalıdır), çıkış borusu 90 derece dirsekten daha az kullanılmamalıdır (bkz. Şekil 2).
7: Sıvı ortam olarak büyük taneli safsızlık sıvısı ile deniz suyunu veya diğer ağır kirliliği kullanamazsınız.
■ Sıcaklık parametre
Orta sıvı sıcaklığı: -40 ℃ ila + 85 ℃ (-40 ° F ila + 185 ° F)
Çalışma ortamı sıcaklığı: -40 ℃ ila + 120 ℃ (-40 ° F ila + 248 ° F)
Depolama sıcaklığı: -40 ℃ ila + 70 ℃ (-40 ° F ila + 158 ° F)
(100 ℃'a kadar, ancak hizmet ömrünü kısaltacaktır)
■ Sistem basıncı
-0,2 ila 2,5 bar (100 ℃ (212 ° F).
Hizmet ömrü, nominal gerilime ve 36 ℃ (86 ° F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.
■ Voltaj aralığı
Anma 24V su pompası, uygulanabilir aralık 18V - 32V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilmesine rağmen aşırı veya çok düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyecektir, pompa termal radyasyon ortamına maruz kalamaz.
Orta sıvı: sıvı karışım (% 60'ın altında glikol içeren su)
■Elektriksel parametre
|
Çalışma Voltajı |
Anma gücü |
Anma akışı |
Boyutlar |
Ağırlık |
| 18V-32V (24V) | 230 W | Q = 6000L / H, H = 7m | 193 * 90 * 159,5 | 2200 g |
Konektör modeli ve ilgili elektriksel özellikler (bkz.Şekil 3):
| AMP282106-1 | 1 (Siyah) | 2 (Sarı) | 3 (Mavi) | 4 (Kırmızı) |
| (eşleşen Fiş AMP282088-1) | GND | Arıza geri bildirimi | PWM | + 24V |
■PWM karakteri
| Görev döngüsü | Açıklama |
Açıklama: |
| % 0 ≤ görev≤% 10 | PWM modu (durdur) | |
| % 11 ≤ görev≤% 55 | PWM modu (Min hız) | |
| % 56 ≤ görev≤% 90 | PWM modu (Doğrusal hız kontrol aralığı) | |
| % 90 ≤ görev≤% 100 | PWM modu (maksimum hız sınırı) |
■ Dikkat
1. Çalışma ortam sıcaklığı: -40 ℃ –120 ℃, montaj sırasında üç elemanlı katalitik, gaz tahliye boru sistemi ve motora yaklaşmamaya çalışmalı, çalışma ortamı sıcaklığını sağlamalıdır.
2. Pompanın hizmet ömrünü uzatmak için su pompasının montaj konumu mümkün olduğunca düşük su seviyesine yakın olmalıdır.
4. Lütfen pompayı tozlu ortamdan uzakta kullanın, toz, kullanım ömrünü kısaltmak için zararlıdır.
5. Suyun saflığına dikkat edin, sıkışmayı önleyin ve pompanın hizmet ömrünü kısaltmak için pervane tıkalı
■ Performans parametresi
■Dış boyut
■ Uygulamalar
Hibrit otobüs, hibrit binek otomobil, elektrikli araçlar, trenler, gemiler ve diğer ısıtma ve soğutma sirkülasyon sistemlerinde yaygın olarak kullanılır.
