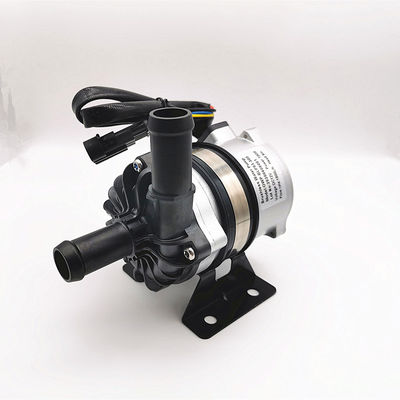

OWP-BL93-300 100W BLDC E-Su Pompası, PWM Kontrollü ve Hata Teşhisli colant pompası, glikol pompası, bldc su pompası
■ Uygulamalar
Hibrit otobüs, hibrit binek otomobil, elektrikli araçlar, trenler ve gemiler ile diğer ısıtma ve soğutma sirkülasyon sistemlerinde yaygın olarak kullanılmaktadır.
■ Özellikler
◆Manyetik kuvvet aktarımı (kalkan pompa yapısı)Santrifüj pompa
◆Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verim, uzun servis ömrü.
◆Geniş çalışma sıcaklığı aralığı ile
◆PWM sinyal hızı kontrolü
◆Sürekli akış kontrolü ile
◆Ters polarite koruması
◆Kuru çalışma koruması
◆Aşırı Voltaj, aşırı akım koruması
◆Aşırı yük, aşırı sıcaklık koruması
■ Teknik açıklama (sıvı ile temas eden ilgili parçalar)
Pompa kafası muhafazası: PPS+GF
Çark: PPS+GF
Kalkan boşluğu: PPS+GF
Mil kovanı: Karbon reçine kompozit malzemeler
Mil: paslanmaz çelik mil
Mıknatıs muhafazası: naylon plastik kapsülleme
Conta halkası: EPDM
■ Sürüş cihazı (Motor dahil)
Sürüş elektromıknatısı: naylon plastik kapsüllü mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız motor
Motor tel çerçevesi :PPA GF
Pompa gövdesi: Kumlama ve emprenye işlemine sahip alüminyum döküm kasa
Braket: Toz kaplamalı çelik
Braket kasnağı: US 304 paslanmaz çelik + Sönümleyici kauçuk halka
IP68 derecesine göre su geçirmez (en60529)
Bağlayıcı modeli: AMP282106-1 (eşleşen Fiş AMP282088-1)
Nozul çapı:22.4mm (iç çap:16mm)
■ Model Özellikleri
OWP-BL93-300-24A (24VDC)
OWP-BL93-300-12A(12VDC)
■ Montaj talimatı
OWP-BL93-300 serisi pompalar, önceden doldurulmuş,
Pervanenin her zaman sıvıya daldırıldığından veya güç açılmadan önce pompayı önceden doldurduğundan emin olmak için sistemin en alt konumuna monte edilmiş pompa.
| 1: | Pompa 30 saniye kuru çalıştırılsa bile (30 saniye kuru çalıştıktan sonra otomatik olarak duracaktır) kuru çalıştırılmamalıdır. |
| 2: | Pompa girişini bağlayan önerilen çaplı boruyu kullanın, daha küçük çaplı bir hortum pompa girişi kullanıyorsanız, Pompadaki negatif basınç nedeniyle, dış hava boru hattından pompaya daha kolay girer, pompa performansının düşmesine neden olur ve ayrıca hava kabarcıkları pompaya zarar verir. |
| 3: | Pompa giriş yönünden bakıldığında çark saat yönünde döner (çıkış portundaki oka bakın). |
| 4: | Pompa dikey veya yatay olarak monte edilebilir (bkz. şekil 1) Dikey olarak kurulduğunda çıkış ağzı yukarı doğru olmalıdır. |
| 5: | Kuru çalışmayı (pervaneye hava sıkışmasını) önlemek için, su pompası çıkış ağzı dikey veya çarkın üstünde olmalıdır.(bkz. şekil 1) |
| 6: | Bağlanan boru, havanın kolayca tahliye edilmesi için dikey olarak monte edilmelidir (veya 20cm'de dirsek kullanılmamalıdır), çıkış borusu 90 dereceden daha az kullanılmamalıdır. Dirsek (bkz. şekil 2). |
| 7: | Sıvı ortam olarak büyük taneli kirlilik sıvısı ile deniz suyunu veya diğer ağır kirliliği kullanamazsınız. |
Sıcaklık parametre
Orta sıvı sıcaklığı: -40℃ ila +85℃ (-40°F ila +1855°F)
Çalışma ortam sıcaklığı: -40°C ila +85°C (-40°F ila +185°F) Nem ≤%90
Depolama sıcaklığı: -40°C ila +70°C (-40°F ila +158°F) (100°C'ye kadar, ancak hizmet ömrünü kısaltır)
■ sistem basıncı
-0,2 ila 2,5 bar ( 100℃ (212°F).
Servis ömrü, anma gerilimine ve 36°C (86°F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.
■ Voltaj aralığı
Nominal 12V su pompası, çalışma aralığı 9V - 16V
Anma 24V su pompası, çalışma aralığı 18V - 30V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de aşırı veya çok düşük voltaj ve sıcaklık motorun kullanım ömrünü etkileyeceğinden pompa ortamdaki termal radyasyona maruz kalamaz.
Orta sıvı: saf su, sıvı karışım (%60'ın altında glikol içeren su)
■Elektrik parametresi
Çalışma Gerilimi (VDC) | Anma gücü (K) | Anma akışı (S/S) | Boyutlar (mm) | Ağırlık (G) |
9V-16V(12V) 18-30V(24V) | 100W | Q=1800L/HH=9M | 148*90*132 | 1.12kg |
Konektör modeli ve ilgili elektriksel özellikler (bkz. şekil 3):
| AMP282106-1 | 1 (Siyah) | 2 (Sarı) | 3 (Mavi) | 4 (Siyah) |
(eşleşen Fiş | GND | Arıza geri bildirimi | PWM | +12V/24V |
■PWM karakteri
| Görev döngüsü | Açıklama | Açıklama: |
| 0% ≤ görev ≤ 10% | Durdurma durumu | |
| 11% ≤ görev ≤% 55 | Minimum hız koşu | |
| %56≤görev≤90% | PWM modu | |
| %91≤görev≤100% | Maksimum hız koşusu |
■ Dikkat
1. Çalışma ortam sıcaklığı:-40℃--85℃, kurulum sırasında üç elemanlı katalitik, gaz tahliye boru sistemi ve motora yakın kaçınmaya çalışmalı, çalışma ortamı sıcaklığını sağlamalıdır.
2. Pompanın kullanım ömrünü uzatmak için su pompasının kurulum konumu, düşük su seviyesine mümkün olduğunca yakın olmalıdır.
4. Lütfen pompayı tozlu ortamdan uzakta kullanın, toz servis ömrünü azaltmak için zararlıdır.
5. Suyun saflığına dikkat edin, pompanın hizmet ömrünü azaltmak için sıkışmayı ve çarkın tıkanmasını önleyin.
■ Performans parametresi
Video
Video
Video
Video
Video
Video
Video
