| Adedi: | 1 takım |
| Teslim süresi: | 5 gün |
| Ödeme yöntemi: | L / C, T / T |
| Tedarik kapasitesi: | 500sets / gün |
Teknik destek için bize ulaşın!!!!

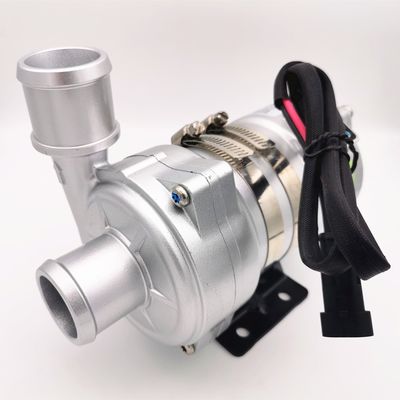

■ Uygulamalar
Hibrit otobüs, hibrit binek otomobil, Yakıt Hücreli Araç, elektrikli araçlar, trenler, gemiler ve diğer ısıtma ve soğutma sirkülasyon sistemlerinde yaygın olarak kullanılmaktadır.
■ Özellikler
◆ Santrifüj pompa
◆ Manyetik kuvvet aktarımı
◆ Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verim, uzun servis ömrü.
◆ Geniş çalışma sıcaklığı aralığı ile
◆ PWM sinyal hızı kontrolü
◆ Teşhis sinyali çıkışı
◆ Sabit akış kontrolü ile
◆ Ters polarite koruması
◆ Kuru çalışma koruması
◆ Aşırı Gerilim, aşırı akım koruması
◆ Aşırı yük, aşırı sıcaklık koruması
■ Teknik açıklama (sıvı ile temas eden ilgili parçalar)
Pompa kafası muhafazası: Alüminyum alaşımları döküm
Çark: PPS+GF
Kalkan boşluğu: PPS+GF
Mil kovanı: karborundum kompozit malzemeler
Mil: paslanmaz çelik (3CR14) mil
Mıknatıs muhafazası: PPS plastik kapsülleme
Conta halkası: EPDM
EMC: 3. Derece
Gürültü: ≤61dB
■ Sürüş cihazı (Motor dahil)
Tahrik rotoru: PPS plastik kapsüllü mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız DC motor
Motor tel çerçevesi :PPA GF
Pompa gövdesi: Kumlama ve anotlama +PE toz boya ile döküm alüminyum kasa..
Braket: çelik
Braket kasnağı: US 304 paslanmaz çelik
IP68 derecesine göre su geçirmez (en60529)
Konektör modeli: AMP282106-1 (eşleşen Fiş AMP282088-1)
Meme çapı:38mm (1,5 inç)
■ Sıcaklık parametre
Orta sıvı sıcaklığı: -40℃ ila +85℃ (-40°F ila +1855°F)
Çalışma ortam sıcaklığı: -40℃ ila +120℃ (-40°F ila +248°F)
Depolama sıcaklığı: -40℃ ila +70℃ (-40°F ila +158°F)
(100 ℃'ye kadar, ancak hizmet ömrünü kısaltır)
■ sistem basıncı
-0,2 ila 2,5 bar ( 100℃ (212°F).
Servis ömrü, anma gerilimine ve 36°C (86°F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.
■ Voltaj aralığı
Anma 24V su pompası, çalışma aralığı 18V - 32V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de aşırı veya çok düşük voltaj ve sıcaklık motorun kullanım ömrünü etkileyeceğinden pompa ortamdaki termal radyasyona maruz kalamaz.
Orta sıvı: sıvı karışım (%60'ın altında glikol içeren su)
|
Çalışma Gerilimi |
Anma gücü |
Anma akışı |
Boyutlar |
Ağırlık |
| 18V-32V(24V) | 250W | Q=6000L/H, Y=8m | 195*90*145 | 2200g |
■ Elektrik parametresi
Konektör modeli ve ilgili elektriksel özellikler (bkz. şekil 3):
| AMP282106-1 | 1( Siyah) | 2( Sarı) | 3(Mavi) | 4(Kırmızı) |
| (eşleşen Fiş AMP282088-1) | GND | Arıza geri bildirimi | PWM | +24V |
■PWM karakteri
| Görev döngüsü | Açıklama |
Açıklama: |
| 0% ≤ görev ≤ 10% | PWM modu (durdur) | |
| 11% ≤ görev ≤% 55 | PWM modu (Min hız) | |
| %51 ≤ görev ≤90% | PWM modu (Doğrusal hız kontrol aralığı) | |
| %91≤görev≤100% | PWM modu (Maks hız) |
| Tel çapı | Kullanılan en uzun tel * |
| 24V | |
| 1,5 mm² | 16m |
| 2,5 mm² | 25m |
| 3 mm² | 31m |
| 4 mm² | 40m |
Önerilen Kablo boyutu (%3 voltaj düşüşüne göre)
* Telin uzunluğu, pompadan aküye olan mesafeyi ifade eder.
■ Dikkat
1. Çalışma ortam sıcaklığı:-40℃--120℃, kurulum sırasında üç elemanlı katalitik, gaz tahliye boru sistemi ve motora yakın kaçınmaya çalışmalı, çalışma ortamı sıcaklığını sağlamalıdır.
2. Pompanın kullanım ömrünü uzatmak için, su pompasının kurulum konumu, düşük su seviyesine mümkün olduğunca yakın olmalıdır.
4. Lütfen pompayı tozlu ortamdan uzakta kullanın, toz servis ömrünü azaltmak için zararlıdır.
5. Suyun saflığına dikkat edin, pompanın hizmet ömrünü azaltmak için sıkışmayı ve çarkın tıkanmasını önleyin.
■ Performans parametresi
■Dış boyut
