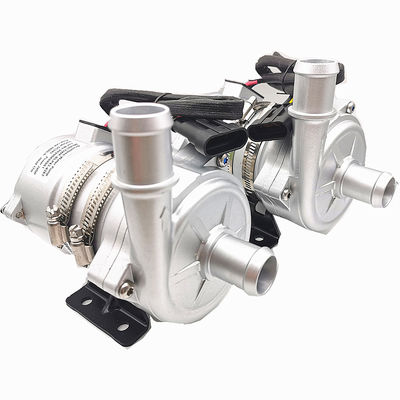

Araba Motoru için 24V Elektrikli Araçlar Otomotiv Elektrikli Su Pompası

BSP-P300-CAN SERİSİ fırçasız DC su pompası

Artırma/sirkülasyon/Değişken frekans/Düşük gürültü/kalkan pompası/CAN kontrolü/

Changzhou Bextreme Shell Motor Technology Co, Ltd

Elektrikli su pompaları, aracın elektrik sisteminden güç alan elektrik motorlarına sahiptir.İşlevleri ayrıca ECU tarafından elektronik olarak kontrol edilir; bu, ECU'nun su pompasına ne zaman açılıp kapanacağını söyleyeceği anlamına gelir.Elektrikli pompalarda ayrıca salmastra veya yatak yoktur ve kayış tahrikli değildir, bu nedenle mekanik pompalara kıyasla çok düşük stres seviyeleri yaşarlar.

uzun ömür
Elektrikli su pompaları çok daha az stres yaşadığından, daha az çalışma saatine maruz kaldıklarından ve mekanik su pompalarına kıyasla farklı şekilde yalıtıldıklarından, dayanma olasılıkları daha yüksektir.Sonuç olarak, elektrikli otomobiller daha popüler hale geldikçe su pompası değişimleri daha az yaygın hale gelecek.

çok yönlülük
Elektrikli araçlarda mekanik su pompaları kullanılamaz, ancak bazı yeni içten yanmalı motorlarda elektrikli su pompaları kullanılabilir.İçten yanmalı araçlarda, turboşarj, süperşarj, ısıtıcı göbeği aracılığıyla soğutma sıvısı sirkülasyonu için ve bazen de ana motor soğutma sıvısı pompası olarak kullanılabilirler.

■ Teknik açıklama (sıvı ile temas eden ilgili parçalar)
Pompa kafası muhafazası: PPS+GF
Çark: PPS+GF
Kalkan boşluğu: PPS+GF
Mil kovanı: Karbon reçine kompozit malzemeler
Mil: paslanmaz çelik mil
Mıknatıs muhafazası: naylon plastik kapsülleme
Conta halkası: EPDM

■ Sürüş cihazı (Motor dahil)
Sürüş elektromıknatısı: naylon plastik kapsüllü mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız motor
Motor tel çerçevesi: PPA GF
Pompa gövdesi: Kumlama ve emprenye işlemine sahip alüminyum döküm kasa

Braket: Karbon çeliği
Braket kasnağı: SUS 304 paslanmaz çelik
IP68 derecesine göre su geçirmez (en60529)
Bağlayıcı modeli: AMP282106-1 (uyumlu PlugAMP282088-1)
Meme çapı: 40mm/25mm
■Model Özellikleri
BSP-P300-CAN-25(25mm nozul)
BSP-P300-CAN-40(40mm nozul)


■Montaj talimatı
BSP-P300-CAN serisi pompalar, önceden doldurulmuş,
Pompa, çarkın her zaman sıvıya daldırıldığından veya güç açılmadan önce pompayı önceden doldurduğundan emin olmak için sistemin en alt konumuna kurulur.

1: Pompa 15 dakika kuru çalıştırılsa bile kuru çalışmamalıdır (15 dakika kuru çalışmadan sonra motoru otomatik olarak durduracaktır), Kuru çalışma ses çıkaracak ve ayrıca şaftın aşınmasını artıracaktır. ve mil kovanı.

2: pompa girişini bağlayan önerilen çap borusunu kullanın, daha küçük çaplı bir hortum pompa girişi kullanıyorsanız, pompadaki negatif basınç nedeniyle, dış hava boru hattından pompaya daha kolay giriş yapar, pompa performansının düşmesine neden olur ve ayrıca hava kabarcıkları pompaya zarar verir.

3: Pompa giriş yönünden bakıldığında çark saat yönünde döner (çıkış portundaki oka bakın).

4: Pompa dikey veya yatay olarak monte edilebilir (bkz. şekil 1) Dikey olarak kurulduğunda çıkış ağzı yukarı doğru olmalıdır.

5: Kuru çalışmayı önlemek için (pervaneye hava sıkışması), su pompası çıkış ağzı dikey veya çarkın üstünde olmalıdır.(bkz. şekil 1)

6: Havanın kolayca tahliye edilmesi için bağlı boru dikey olarak monte edilmelidir (veya 20 cm'de dirsek kullanılmamalıdır), çıkış borusu 90 dereceden az kullanılmamalıdır.
Dirsek (bkz. şekil 2).

7: Sıvı ortam olarak büyük taneli kirlilik sıvısı ile deniz suyu veya diğer ağır kirliliği kullanamazsınız.


■ Sıcaklık parametre
Orta sıvı sıcaklığı: -40℃ ila +100℃ (-40°F ila +212°F)
Çalışma ortam sıcaklığı: -40℃ ila +120℃ (-40°F ila +248°F)
Depolama sıcaklığı: -40°C ila +70°C (-40°F ila +158°F) (100°C'ye kadar, ancak hizmet ömrünü kısaltır)
■sistem basıncı
-0,2 ila 2,5 bar (100℃ (212°F).
Servis ömrü, nominal voltaj ve 36℃(86°F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.
■Voltaj aralığı
Anma 24V su pompası, çalışma aralığı 18V - 32V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de aşırı veya çok düşük voltaj ve sıcaklık motorun servis ömrünü etkileyecektir ve pompa termal radyasyon ortamına maruz kalamaz.

Orta sıvı: saf su, sıvı karışım (%60'ın altında glikol içeren su)









■Elektrik parametresi


Konektör modeli ve ilgili elektriksel özellikler (bkz. şekil 3):







■Dikkat
1. Çalışma ortam sıcaklığı:-40℃--120℃, kurulum sırasında üç elemanlı katalitik, gaz tahliye boru sistemi ve motora yakın kaçınmaya çalışmalı ve çalışma ortamı sıcaklığını sağlamalıdır.
2. Pompanın kullanım ömrünü uzatmak için su pompasının kurulum konumu, düşük su seviyesine mümkün olduğunca yakın olmalıdır.
4. Lütfen pompayı tozlu ortamdan uzakta kullanın, toz servis ömrünü azaltmak için zararlıdır.
5. Suyun saflığına dikkat edin, pompanın hizmet ömrünü azaltmak için sıkışmayı ve çarkın tıkanmasını önleyin.



■Performans parametresi





• Dış boyut (25mm nozul)

• Dış boyut(40mm meme)
