| Adedi: | 5 Takım |
| fiyat: | negotiable |
| Ödeme yöntemi: | L/C, T/T, L/C |

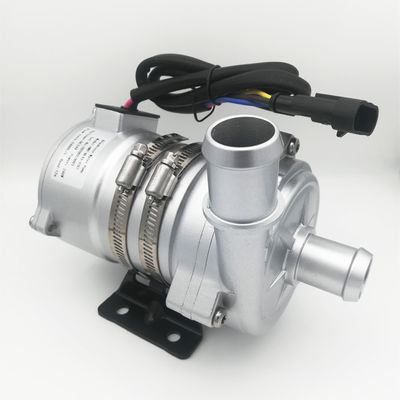

12v 24vdc DC mini Dalgıç su pompası Fırçasız Küçük Sirkülasyon pompası
2 serisi elektronik su pompası, firmamız tarafından piyasaya sürülen düşük enerji tüketimi ve yüksek verimli su pompasıdır.Bu pompanın özellikleri şunlardır: küçük boyut, hafiflik, kompakt yapı, geniş uygulama ortamı ve platform geliştirme tasarımı.
sabit güç:
Güç kaynağı voltajı DC12V ~ 18 v arasında değişir ve su pompası gücü temelde değişmeden kalır.
DC24V ~ 32 v değişimi arasındaki voltaj, pompa gücü temelde değişmeden kalır.
aşırı gerilim koruması:
18 v, pompa güç kaynağı voltajı, kesinti korumasına giden pompadan daha yüksektir, voltaj normale döner, pompa normal çalışmaya geri döner.Su pompası, güç kaynağı voltajı 33 v'dan yüksek pompa, kesinti korumasına girer, voltaj normale döner, pompa normal çalışmaya geri döner.
Durma koruması:
Boru hattı, su pompasındaki safsızlıklardan kaynaklandığında, bağlanmayı bloke etti, su pompası çalışmayı durdurdu (su pompası motoru arka arkaya 20 kez yeniden başlatıldıktan sonra, durum hala kilitli rotorlu pompanın çalışmasını durdurmuyorsa), kilitli rotor durumu su pompasının gücünü ortadan kaldırdıktan sonra pompayı yeniden çalıştırmak çoğu zaman işe yaradı.
Kuru çalışma koruması:
Boru hattındaki sirkülasyon ortamına bağlı değil, su pompası hız düşürme işlemi, çalışıyor, kesinti süresinden 15 dakika sonra kapanıyor, güç ağır qi'ye ihtiyaç duyuyor;Su pompasının hızı düşürme aşamasında kuru çalışması, su beslemesi geri yüklenir, su pompası normal çalışmasına döner.
■ Teknik açıklama (sıvı ile temas eden ilgili parçalar)
Pompa kafası muhafazası: Döküm alüminyum alaşımları
Çark: PPS+GF
Kalkan boşluğu: PPS+GF
Mil kovanı: karborundum kompozit malzemeler
Mil: paslanmaz çelik (3CR14) mil
Mıknatıs muhafazası: PPS plastik kapsülleme
Conta halkası: EPDM
EMC: 3. Derece
Gürültü: ≤60dB
■ Sürüş cihazı (Motor dahil)
Tahrik rotoru: PPS plastik kapsüllü mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız DC motor
Motor tel çerçevesi :PPA GF
Pompa gövdesi: Kumlama ve anotlama +PE toz boya ile döküm alüminyum kasa..
Braket: çelik
Braket kasnağı: US 304 paslanmaz çelik
IP68 derecesine göre su geçirmez (en60529)
Konektör modeli: 325304061AAH (eşleşen Fiş 325304061AMH)
Meme çapı:41mm (1.61 inç)
■Montaj talimatı
OWP-BL43-402CAN serisi pompalar, önceden doldurulmuş,
Pervanenin her zaman sıvıya daldırıldığından veya güç açılmadan önce pompayı önceden doldurduğundan emin olmak için sistemin en alt konumuna monte edilmiş pompa.
1: Pompa, 15 dakika kuru çalışabilmesine rağmen kuru çalışmamalıdır (15 dakika kuru çalışmadan sonra otomatik olarak duracaktır), Kuru çalışma ses çıkaracak, ayrıca mil ve mil kovanında aşınmayı artıracaktır.
2: Daha küçük çaplı bir hortum pompa girişi kullanıyorsanız, pompa girişini bağlayan önerilen çaplı boruyu kullanın, Pompadaki negatif basınç nedeniyle, dış hava boru hattından pompaya daha kolay girer, pompa performansının düşmesine neden olur ve ayrıca hava kabarcıkları pompaya zarar verir.
3: Pompa giriş yönünden bakıldığında çark saat yönünde döner (çıkış portundaki oka bakın).
4: Pompa dikey veya yatay olarak monte edilebilir (bkz. şekil 1) Dikey olarak kurulduğunda çıkış ağzı yukarı doğru olmalıdır.
5:Kuru çalışmayı (pervaneye hava sıkışmasını) önlemek için, su pompası çıkış ağzı dikey veya çarkın üstünde olmalıdır.(bkz. şekil 1)
6: Havanın kolayca tahliye edilmesi için bağlanan boru dikey olarak monte edilmelidir (veya 20 cm'de dirsek kullanılmamalıdır), çıkış borusu 90 dereceden az dirsek kullanılmamalıdır (bkz. Şekil 2).
7: Sıvı ortam olarak büyük taneli kirlilik sıvısı ile deniz suyunu veya diğer ağır kirliliği kullanamazsınız.
şekil 1 şekil 2
■ Sıcaklık parametre
Orta sıvı sıcaklığı: -40°C ila +85°C (-40°F ila +185°F)
Çalışma ortam sıcaklığı: -40°C ila +85°C (-40°F ila +185°F)
Depolama sıcaklığı: -40℃ ila +70℃ (-40°F ila +158°F)
(100 ℃'ye kadar, ancak hizmet ömrünü kısaltır)
■sistem basıncı
-0,2 ila 2,5 bar (100℃ (212°F).
Servis ömrü, nominal voltaj ve 36℃(86°F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.
■Voltaj aralığı
Anma 24V su pompası, çalışma aralığı 18V - 32V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de aşırı veya çok düşük voltaj ve sıcaklık motorun servis ömrünü etkileyecektir, pompa termal radyasyon ortamına maruz kalamaz.
Orta sıvı: sıvı karışım (%60'ın altında glikol içeren su)
■Elektrik parametresi
|
Çalışma Gerilimi (VDC) |
Anma gücü (K) |
Anma akışı (S/S) |
Boyutlar (mm) |
Ağırlık (g) |
| 18V-32V(24V) | 240W | Q=2400L/H, H=17m | 185*134*158 | 2200g |
Dikkat
1. Çalışma ortam sıcaklığı:-40℃--120℃, kurulum sırasında üç elemanlı katalitik, gaz tahliye boru sistemi ve motora yakın kaçınmaya çalışmalı, çalışma ortamı sıcaklığını sağlamalıdır.
2. Pompanın kullanım ömrünü uzatmak için su pompasının kurulum konumu, düşük su seviyesine mümkün olduğunca yakın olmalıdır.
4. Lütfen pompayı tozlu ortamdan uzakta kullanın, toz servis ömrünü azaltmak için zararlıdır.
5. Suyun saflığına dikkat edin, pompanın hizmet ömrünü azaltmak için sıkışmayı ve çarkın tıkanmasını önleyin
Performans parametresi
■Dış boyut
