| Adedi: | 5 Takım |
| fiyat: | negotiable |
| Ödeme yöntemi: | L/C, T/T, L/C |

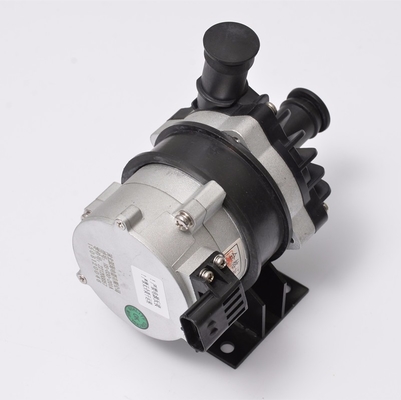

Mobil Elektrikli Araç Şarj Sistemi Otomotiv Soğutucu Dc Fırçasız Su Pompası
avantaj:
1. 20 mm Giriş/Çıkış standart araba bağlantısı ve özel su geçirmez konektör ile pompalar araçlara hızlı ve verimli bir şekilde entegre edilebilir.
2. -40°C~125°C çalışma sıcaklığına sahip TOPSFLO TA60 motor ön ısıtma ve park ısıtıcısı pompaları, aşırı dış hava sıcaklıklarında ve kötü hava koşullarında bile araçlara verimli bir çalışma ortamı sağlar.
3. Araba titreşim çalışma gereksinimini karşılamak için özel tasarım, tepe voltajı veya kararsız voltaj meydana gelen araba güç kaynağı yolu.
4. Polarite koruma fonksiyonu ile, belirli araç sistemine uyarlanmış yanlış kablolama ile pompa yanmaz.
■ Teknik açıklama (sıvı ile temas eden ilgili parçalar)
Pompa kafası muhafazası: Alüminyum alaşımı
Pervane: PPS+GF
Kalkan boşluğu: PPS+GF
Mil kovanı: carborundum kompozit malzemeler
Mil: paslanmaz çelik (3CR14) mil
Mıknatıs muhafazası: PPS plastik kapsülleme
Conta halkası: EPDM
■ Sürüş cihazı (Motor dahil)
Tahrik rotoru: PPS plastik kapsüllü mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız motor
Motor tel çerçevesi:PPA GF
Pompa gövdesi: Kumlama ve eloksal + PE toz kaplama ile pres döküm alüminyum kasa..
Braket: Çelik taban
Braket kasnağı: US 304 paslanmaz çelik
IP68 derecesine (en60529) dayalı su geçirmezlik
Bağlayıcı modeli: AMP282104-1 (eşleşen Fiş AMP282080-1)
Meme çapı: 40 mm (1,5 inç)
■Montaj talimatı
OWP-BL43-426T serisi pompalar, çarkın her zaman sıvıya daldırıldığından emin olmak için önceden doldurulmuş, pompa sistemin en alt konumuna monte edilmiş veya güç açılmadan önce pompayı önceden doldurmuş olması gereken santrifüj glikol pompalardır..
| 1: | 15 dakika kuru çalışabilmesine rağmen pompa kuru çalışmamalıdır (15 dakikalık kuru çalışmanın ardından otomatik olarak duracaktır), Kuru çalışma ses çıkaracak ve ayrıca mil ve mil kovanının aşınmasını artıracaktır. |
| 2: | Pompa girişini bağlayan önerilen çapta boru kullanın, daha küçük çaplı bir hortum pompa girişi kullanırsanız, Pompadaki negatif basınç nedeniyle, dış hava boru hattından pompaya daha kolay girer, pompa performansının düşmesine neden olur ve ayrıca hava kabarcıkları pompaya zarar verir. |
| 3: | Pompa giriş yönünden bakıldığında çark saat yönünde döner (çıkış ağzındaki oka bakın). |
| 4: | Pompa dikey veya yatay olarak monte edilebilir (bkz. şekil 1 ) Dikey olarak monte edildiğinde, çıkış portu yukarı olmalıdır. |
| 5: | Kuru çalışmayı önlemek için (pervaneye hava sıkışması), su pompası çıkış ağzı dikey veya çarkın üst kısmında olmalıdır.(bkz. şekil 1 ) |
| 6: | Bağlantı borusu dikey olarak monte edilmelidir (veya 20 cm'de dirsek olmadan), havanın kolayca tahliye edilmesini sağlamak için, çıkış borusu 90 derecelik dirsekten daha az kullanılmamalıdır (bkz. şekil 2). |
| 7: | Sıvı ortam olarak büyük taneli safsızlık sıvısı ile deniz suyu veya diğer ağır kirliliği kullanamazsınız. |
şekil 1 şekil 2
■ Sıcaklık parametre
Orta sıvı sıcaklığı: -40°C ila +85°C (-40°F ila + 185°F)
Çalışma ortamı sıcaklığı: -40°C ila +120°C (-40°F ila +248°F)
Saklama sıcaklığı: -40°C ila +70°C (-40°F ila +158°F)
(100 ℃'ye kadar, ancak servis ömrünü kısaltır)
■sistem basıncı
-0,2 ila 2,5 bar ( 100°C (212°F).
Hizmet ömrü, nominal voltaj ve 36°C (86°F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.
■Voltaj aralığı
Nominal 24V su pompası, çalışma aralığı 18V - 32V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de, aşırı veya çok düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyeceğinden, pompa ortamdaki termal radyasyona maruz kalamaz.
Orta sıvı: sıvı karışım (%60'ın altında glikol içeren su)
■elektriksel parametre
|
Çalışma Gerilimi (VDC) |
Anma gücü
|
Nominal akış (Sol/Y) |
boyutlar (mm) |
Ağırlık (g) |
| 18V-32V(24V) | 240W |
2400 litre/saat, Y=17M |
193*90*159,5 | 2200g |
Konnektör modeli ve karşılık gelen elektriksel özellikler (bkz. şekil 3):
■Performans parametresi
