| Adedi: | 1 takım |
| fiyat: | negotiable |
| Ödeme yöntemi: | Akreditif, T/T |
| Tedarik kapasitesi: | Ayda 1000 Takım |
Kompakt yapılı, küçük boyutlu, kolay kurulumlu ve yüksek verimli bu elektronik su pompası, tek kademeli santrifüj su pompalarıdır. Su pompasının gövdesi yüksek kaliteli döküm alüminyum alaşımından yapılmıştır. İçerisindeki BLDC motor, pompalarımızın sürekli çalışmasını sağlar. bakım gerektirmez ve kaliteli, uzun hizmet ömrü ve düşük bakım maliyeti nedeniyle müşterilerimiz tarafından güvenilmektedir. PWM hız kontrollü Bextreme Shell OWP-BL43-408T SERİSİ.Teknik verileri alın lütfen tıklayın Burada

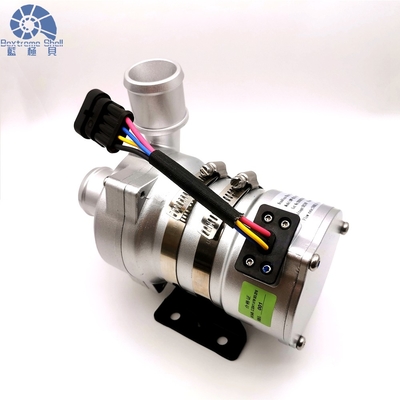

Bextreme Shell OWP-BL43-408T SERİSİ fırçasız DC su pompası
Güçlendirme/dolaşım/Değişken frekans/Düşük gürültü/santrifüj pompa PWM kontrolü/Arıza teşhisi
Pompa kafası muhafazası: Basınçlı döküm alüminyum alaşımları
Pervane: PPS+GF
Kalkan boşluğu: PPS+GF
Mil kovanı: karborundum kompozit malzemeler
Şaft: paslanmaz çelik (3CR14) şaft
Mıknatıs muhafazası: PPS plastik kapsülleme
Conta halkası: EPDM
EMC: 3. Sınıf
Gürültü:≤61dB
Tahrik rotoru: PPS plastik kapsüllü mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız DC motor
Motor tel çerçevesi:PPA GF
Pompa gövdesi: Kumlama ve eloksal +PE toz boya kaplamalı döküm alüminyum kasa..
Braket: çelik
Braket kasnağı: US 304 paslanmaz çelik
IP68 derecesine (en60529) göre su geçirmez
Konektör modeli: AMP282106-1 (eşleşen Fiş AMP282088-1)
Meme çapı: 38 mm (1,5 inç)
|
Çalışma Gerilimi (VDC) |
Anma gücü (K) |
Nominal akış (Sol/Sağ) |
Boyutlar (mm) |
Ağırlık (G) |
|
18V-32V(24V) |
240W |
S=2400L/H, H=17m |
185*90*155 |
2200g |
Konektör modeli ve ilgili elektriksel özellikler (aşağıda gösterildiği gibi)
|
AMP282106-1 (eşleşen Fiş AMP282088-1) |
1( Siyah) | 2(Sarı) | 3(Mavi) | 4(Kırmızı) |
|
GND |
Arıza geri bildirim |
PWM |
+24V |
| Görev döngüsü | Tanım |
Açıklama: 1:PWM görev döngüsü ölçüm hatası±2% 2:PWM voltajı:24VDC, frekans:50-1000Hz 3: Önerilen PWM frekansı:500Hz 4: PWM bağlantısını keserken önerilen %0 görev |
| %0≤görev≤%10 | PWM modu (durdur) | |
| %10≤görev≤%55 | PWM modu (Minimum hız) | |
| %56≤görev≤%90 | PWM modu (Doğrusal hız kontrol aralığı) | |
| %90≤görev≤%100 | PWM modu (maksimum hız sınırı) |
Önerilen Kablo boyutu (%3 voltaj düşüşüne göre)
* Telin uzunluğu, pompadan aküye olan mesafe anlamına gelir
| Tel çapı | Kullanılan en uzun tel* |
| 24V | |
| 1,5 mm² | 16 dakika |
| 2,5 mm² | 25m |
| 3 mm² | 31 dakika |
| 4 mm² | 40m |
Ortam sıvı sıcaklığı: -40°C ila +85°C (-40°F ila +185°F)
Çalışma ortamı sıcaklığı: -40°C ila +120°C (-40°F ila +248°F)
Depolama sıcaklığı: -40°F ila +70°C (-40°F ila +158°F)
(100 °C'ye kadar, ancak servis ömrünü kısaltır)
Orta sıvı: sıvı karışım (%60'ın altında glikol içeren su)
Nominal DC24V su pompası, çalışma aralığı 18V - 32V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de aşırı veya çok düşük voltaj ve sıcaklık BLDC motorun servis ömrünü etkileyecektir, pompa ortamdaki termal radyasyona maruz bırakılamaz.
■ Montaj talimatıOWP-BL43-408T serisi pompalar, önceden doldurulması gereken santrifüj pompalardır.
Pompa, pervanenin her zaman sıvıya daldırılmasını veya açılmadan önce pompanın önceden doldurulmasını sağlamak için sistemin en alt konumuna monte edilmiştir.
1: Bu elektrikli su Pompası, 15 dakika boyunca kuru çalışabilmesine rağmen kuru çalışmamalıdır (15 dakikalık kuru çalışmadan sonra otomatik olarak duracaktır), Kuru çalışma gürültü yapacak ve ayrıca şaftın aşınmasını artıracaktır. mil kovanı.
2: Pompa girişini bağlayan önerilen çaplı boruyu kullanın, eğer daha küçük çaplı bir hortum pompası girişi kullanırsanız, Pompadaki negatif basınç nedeniyle, dışarıdaki hava boru hattından pompaya daha kolay girer, pompa performansının düşmesine neden olur Ayrıca hava kabarcıkları da pompaya zarar verir.
3: Pompa giriş yönünden bakıldığında pervane saat yönünde dönmektedir (çıkış ağzındaki oka bakınız).
4: Pompa dikey veya yatay olarak monte edilebilir (bkz. şekil 1). Dikey olarak monte edildiğinde çıkış ağzı yukarı doğru olmalıdır.
5: Kuru çalışmayı (havanın pervaneye sıkışmasını) önlemek için, su pompası çıkış ağzı dikey veya pervanenin üst kısmında olmalıdır.(bkz. şekil 1)
6: Havanın kolayca tahliye edilebilmesi için bağlanan boru dikey olarak monte edilmeli (veya 20 cm'de dirsek olmamalıdır), çıkış borusu 90 dereceden az dirsek kullanılmamalıdır (bkz. şekil 2).
7: Deniz suyu veya büyük taneli safsızlık sıvısı içeren diğer ağır kirlilik, sıvı ortam olarak kullanılamaz.
Şekil 1 Şekil 2
Hibrit otobüs, hibrid binek otomobil, elektrikli araçlar, trenler, gemiler ve diğer ısıtma ve soğutma sirkülasyon sistemlerinde yaygın olarak kullanılır.
1.Q: Örnek sipariş verebilir miyim?
Evet, kaliteyi test etmek ve kontrol etmek için örnek siparişi memnuniyetle karşılıyoruz.Karışık numuneler kabul edilebilir
2. Teslim süresi ne olacak?
Ödemeyi yaptıktan sonra genellikle 30 gün geçiyor.
3.Teknoloji desteği sağlıyor musunuz?
EVET.Firmamız güçlü Ar-Ge kapasitesine sahiptir, ihtiyacınız olması halinde teknoloji desteği sağlayabiliriz.
4. Bize nasıl gönderilir?
Malları size DHL veya UPS veya FEDEX vb.
5. Ürünün bana uygun olduğunu nasıl bilebilirim?
Öncelikle bize ürün hakkında daha ayrıntılı bilgi vermeniz gerekiyor.Şartname ihtiyacınıza göre size öğeyi tavsiye edeceğiz.Onayladıktan sonra örnekleri size hazırlayacağız.Ayrıca ürün kullanımınıza göre bazı iyi ilerlemeler sunacağız.
