6000LH 250W Elektrikli Su Pompası Elektrikli Araç Mühendisi Araç Aküsü Soğutma Termal yönetim Sistemi için

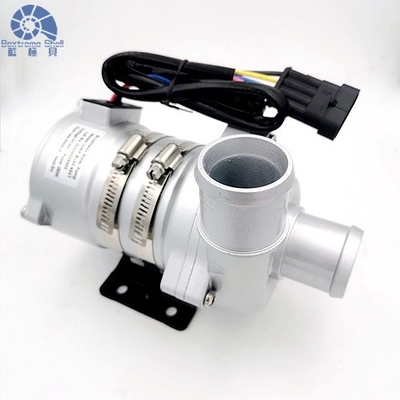

Kompakt yapılı, küçük boyutlu, kolay kurulumlu ve yüksek verimli OWP-BL43-450T otomotiv elektronik su pompası, tek kademeli santrifüj su pompalarıdır. Su pompasının gövdesi yüksek kaliteli döküm alüminyum alaşımından yapılmıştır. BLDC motor pompalarımızın bakım gerektirmeden sürekli çalışmasını sağlayan iç kısım, uzun servis ömrü ve düşük bakım maliyeti nedeniyle müşterilerimiz tarafından tercih edilmektedir.





■ Performans eğrisi





■ Elektrik parametresi

Çalışma Gerilimi (VDC)	Anma gücü (K)	Nominal akış (Sol/Sağ)	Boyutlar (mm)	Ağırlık (G)
18V-32V(24V)	250W	S=6000L/H, H=8 m	195*90*145	2200g



Konektör modeli ve ilgili elektriksel özellikler (aşağıda gösterildiği gibi)

AMP282106-1 (eşleşen Fiş AMP282088-1)	1( Siyah)	2(Sarı)	3(Mavi)	4(Kırmızı)
	GND	Arıza geri bildirim	PWM	+24V







■ PWM karakteri

Görev döngüsü	Tanım	Açıklama: 1:PWM görev döngüsü ölçüm hatası±2% 2:PWM voltajı:24VDC, frekans:1 KHz 3: Önerilen PWM frekansı:500Hz 4: PWM bağlantısını keserken önerilen %0 görev
%0≤görev≤%10	PWM modu (durdur)
%10≤görev≤%55	PWM modu (Minimum hız)
%55≤görev≤%90	PWM modu (Doğrusal hız kontrol aralığı)
%90≤görev≤%100	PWM modu (maksimum hız sınırı)

Önerilen Kablo boyutu (%3 voltaj düşüşüne göre)



* Telin uzunluğu, pompadan aküye olan mesafe anlamına gelir



Tel çapı	Kullanılan en uzun tel*
	24V
1,5 mm²	16 dakika
2,5 mm²	25m
3 mm²	31 dakika
4 mm²	40m





■ Sıcaklık parametresi

Ortam sıvı sıcaklığı: -40°C ila +85°C (-40°F ila +185°F)

Çalışma ortamı sıcaklığı: -40°C ila +120°C (-40°F ila +248°F)

Depolama sıcaklığı: -40°F ila +70°C (-40°F ila +158°F)

(100 °C'ye kadar, ancak servis ömrünü kısaltır)

Orta sıvı: sıvı karışım (%60'ın altında glikol içeren su)



■ Gerilim aralığı

Nominal 24V su pompası, çalışma aralığı 18V - 32V

Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de aşırı veya çok düşük voltaj ve sıcaklık motorun servis ömrünü etkileyecektir, pompa ortamdaki termal radyasyona maruz bırakılamaz.





■ Sistem basıncı

-0,2 ila 2,5 bar (100°C (212°F).

Hizmet ömrü, nominal gerilime ve 36°C(86°F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.



■ Sürüş cihazı (Motor dahil)

Tahrik rotoru: PPS plastik kapsüllü mıknatıs

Vidalar ve somunlar: SUS 304 paslanmaz çelik

Sürüş Motoru: fırçasız DC motor

Motor tel çerçevesi:PPA GF

Pompa gövdesi: Kumlama ve eloksal +PE toz boya kaplamalı döküm alüminyum kasa..



Braket: çelik

Braket kasnağı: US 304 paslanmaz çelik

IP68 derecesine (en60529) göre su geçirmez

Konektör modeli: AMP282106-1 (eşleşen Fiş AMP282088-1)

Meme çapı: 38 mm (1,5 inç)



■ Teknik açıklama (sıvı ile temas eden ilgili parçalar)

Pompa kafası muhafazası: Basınçlı döküm alüminyum alaşımları

Pervane: PPS+GF

Kalkan boşluğu: PPS+GF

Mil kovanı: karborundum kompozit malzemeler

Şaft: paslanmaz çelik (3CR14) şaft

Mıknatıs muhafazası: PPS plastik kapsülleme

Conta halkası: EPDM

EMC: 3. Sınıf

Gürültü:≤61dB





■ Ürün Özellikleri

Santrifüj pompası

Manyetik kuvvet iletimi

Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun servis ömrü.

Geniş çalışma sıcaklığı aralığıyla

PWM sinyal hızı kontrolü

Teşhis sinyali çıkışı

Sabit akış kontrolü ile

Ters polarite koruması

Kuru çalışma koruması

Aşırı Gerilim, aşırı akım koruması

Aşırı yük, aşırı sıcaklık koruması





■ Dış boyut







■ Montaj talimatı

OWP-BL43-450T serisi pompalar önceden doldurulması gereken santrifüj pompalardır.

Pompa, pervanenin her zaman sıvıya daldırılmasını veya açılmadan önce pompanın önceden doldurulmasını sağlamak için sistemin en alt konumuna monte edilmiştir.



1: Pompa, 15 dakika boyunca kuru çalışabilse bile, kuru çalışmamalıdır (15 dakika kuru çalışmadan sonra otomatik olarak duracaktır), Kuru çalışma gürültü yapacak ve ayrıca mil ve mil kovanının aşınmasını artıracaktır.



2: Pompa girişini bağlayan önerilen çaplı boruyu kullanın, eğer daha küçük çaplı bir hortum pompası girişi kullanırsanız, Pompadaki negatif basınç nedeniyle, dışarıdaki hava boru hattından pompaya daha kolay girer, pompa performansının düşmesine neden olur Ayrıca hava kabarcıkları da pompaya zarar verir.



3: Pompa giriş yönünden bakıldığında pervane saat yönünde dönmektedir (çıkış ağzındaki oka bakınız).



4: Pompa dikey veya yatay olarak monte edilebilir (bkz. şekil 1). Dikey olarak monte edildiğinde çıkış ağzı yukarı doğru olmalıdır.



5: Kuru çalışmayı (havanın pervaneye sıkışmasını) önlemek için, su pompası çıkış ağzı dikey veya pervanenin üst kısmında olmalıdır.(bkz. şekil 1)



6: Havanın kolayca tahliye edilebilmesi için bağlanan boru dikey olarak monte edilmeli (veya 20 cm'de dirsek olmamalıdır), çıkış borusu 90 dereceden az dirsek kullanılmamalıdır (bkz. şekil 2).



7: Deniz suyu veya büyük taneli safsızlık sıvısı içeren diğer ağır kirlilik, sıvı ortam olarak kullanılamaz.





+

■ Dikkatler

1.Çalışma ortam sıcaklığı: -40°C--120°C, kurulum sırasında üç elementli katalitik, gaz boşaltma boru sistemi ve motora yakın olmaktan kaçınmaya çalışmalı, çalışma ortamı sıcaklığını sağlamalıdır.



2. Pompanın servis ömrünü uzatmak için su pompasının montaj konumu mümkün olduğunca düşük su seviyesine yakın olmalıdır.



3. Lütfen pompayı tozlu ortamdan uzakta kullanın, toz servis ömrünü kısaltmak için zararlıdır



4. Pompanın servis ömrünü kısaltmak için suyun saflığına dikkat edin, sıkışmayı ve pervanenin tıkanmasını önleyin.





Teknik verileri alın lütfenburaya tıklayın.



■ Uygulamalar

Hibrit otobüs, hibrid binek otomobil, elektrikli araçlar, trenler, gemiler ve diğer ısıtma ve soğutma sirkülasyon sistemlerinde yaygın olarak kullanılır

Bextreme Shell OWP-BL43-450T otomotiv elektrikli su pompası





Güçlendirme/dolaşım/Değişken frekans/Düşük gürültü/santrifüj pompa PWM kontrolü/Arıza teşhisi



■SSS



1.Q: Örnek sipariş verebilir miyim?

Evet, kaliteyi test etmek ve kontrol etmek için örnek siparişi memnuniyetle karşılıyoruz.Karışık numuneler kabul edilebilir



2. Teslim süresi ne olacak?

Ödemeyi yaptıktan sonra genellikle 30 gün geçiyor.



3.Teknoloji desteği sağlıyor musunuz?
EVET.Firmamız güçlü Ar-Ge kapasitesine sahiptir, ihtiyacınız olması halinde teknoloji desteği sağlayabiliriz.



4. Bize nasıl gönderilir?
Malları size DHL veya UPS veya FEDEX vb.



5. Ürünün bana uygun olduğunu nasıl bilebilirim?
Öncelikle bize ürün hakkında daha ayrıntılı bilgi vermeniz gerekiyor.Şartname ihtiyacınıza göre size öğeyi tavsiye edeceğiz.Onayladıktan sonra örnekleri size hazırlayacağız.Ayrıca ürün kullanımınıza göre bazı iyi ilerlemeler sunacağız.
