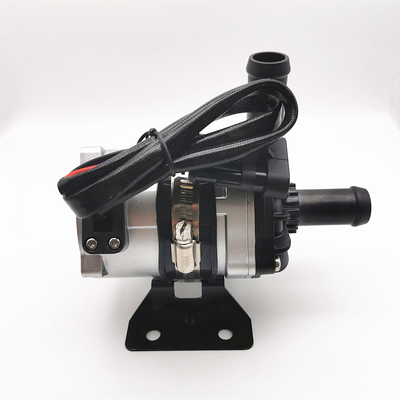

Intercooler Turbo Yarış Arabası için 1800LH 24V DC Yardımcı Su Pompası

Yükseltme/dolaşım/Değişken frekans/Düşük gürültü/korumalı pompa/PWM kontrolü/ Hata geri bildirimi









Bextreme Shell OWP-BL93-200 SERİSİ fırçasız DC su pompası

Teknik Verileri Alın Lütfen buraya tıklayın

Hibrit otobüs, hibrit binek otomobil, elektrikli araçlar, trenler ve gemilerde ve diğer ısıtma ve soğutma sirkülasyon sistemlerinde yaygın olarak kullanılmaktadır.

■Özellikler

• Santrifüj pompası
• Manyetik kuvvet iletimi (korumalı pompa yapısı)
• Yüksek verimli fırçasız DC motor, düşük güç tüketimi, yüksek verimlilik, uzun hizmet ömrü.
• Geniş çalışma sıcaklığı aralığı ile
• Sabit akış kontrollü
• Ters polarite koruması
• Kuru çalışma koruması
• Aşırı Gerilim, aşırı akım koruması
• Aşırı yük, aşırı sıcaklık koruması

■Teknik açıklama (sıvı ile temas eden ilgili parçalar)

Pompa kafası muhafazası: PPS+GF
Pervane: PPS+GF
Kalkan boşluğu: PPS+GF
Mil kovanı: Karbon reçine kompozit malzemeler
Mil: paslanmaz çelik mil
Mıknatıs muhafazası: naylon plastik kapsülleme
Conta halkası: EPDM


■ Sürüş cihazı (Motor dahil)

Sürüş elektromıknatısı: naylon plastik kapsüllü mıknatıs
Vidalar ve somunlar: SUS 304 paslanmaz çelik
Sürüş Motoru: fırçasız motor
Motor tel çerçevesi:PPA GF
Pompa gövdesi: Kumlama ve emprenye işlemine sahip basınçlı döküm alüminyum kasa

Braket: Toz kaplamalı çelik
Braket kasnağı: US 304 paslanmaz çelik + Sönümleme kauçuk halkası
IP68 derecesine (en60529) dayalı su geçirmezlik
Bağlayıcı modeli: AMP282106-1(eşleşen Fiş AMP282088-1)
Meme çapı: 22,4 mm (iç çap: 16 mm)


■Model Özellikleri

OWP-BL93-200-(20mm)
OWP-BL93-250-(25mm)


■Montaj talimatı

OWP-BL93-200 serisi pompalar, önceden doldurulması gereken santrifüj pompalardır.
Pervanenin her zaman sıvıya daldırıldığından veya güç açılmadan önce pompayı önceden doldurduğundan emin olmak için pompa sistemin en alt konumuna monte edilmiştir.

1: Pompa kuru çalışmamalıdır, ancak 30 saniye kuru çalışabilse bile (30 saniye kuru çalışmanın ardından otomatik olarak duracaktır), Kuru çalışma ses çıkarır ve ayrıca mil ve mil kovanının aşınmasını artırır.

2: Pompa girişini bağlayan tavsiye edilen çaplı boruyu kullanın, daha küçük çaplı bir hortum pompa girişi kullanırsanız, Pompadaki negatif basınç nedeniyle, dış hava boru hattından pompaya daha kolay girer, pompa performansının düşmesine neden olur ve ayrıca hava kabarcıkları pompaya zarar verir.

3: Pompa giriş yönünden bakıldığında pervane saat yönünde dönmektedir (çıkış ağzındaki oka bakınız).

4: Pompa dikey veya yatay olarak monte edilebilir (bkz. şekil 1 ) Dikey olarak monte edildiğinde, çıkış portu yukarı olmalıdır.

5: Kuru çalışmayı önlemek için (hava pervaneye sıkışır), su pompası çıkış ağzı dikey veya pervanenin üst kısmında olmalıdır.

6: Bağlantı borusu dikey olarak monte edilmelidir (veya 20 cm'de dirsek olmadan), havanın kolayca tahliye edilmesini sağlamak için, çıkış borusu 90 dereceden daha az kullanılmamalıdır.
Dirsek .

7: Sıvı ortam olarak deniz suyu veya büyük taneli kirlilik sıvısı ile diğer ağır kirliliği kullanamazsınız.


■Sıcaklık parametresi

Orta sıvı sıcaklığı: -40°C ila +85°C (-40°F ila + 185°F)
Çalışma ortamı sıcaklığı: -40°C ila +85°C (-40°F ila +185°F) Nem ≤90%
Saklama sıcaklığı: -40°C ila +70°C (-40°F ila +158°F) (100°C'ye kadar, ancak hizmet ömrünü kısaltır)


■Sistem basıncı

-0,2 ila 2,5 bar ( 100°C (212°F).
Hizmet ömrü, nominal voltaj ve 36°C (86°F) ortam sıcaklığına bağlı olarak 20.000 saatten fazladır.


■Gerilim aralığı

çalışma aralığı 18V - 30V
Motor geniş bir voltaj ve sıcaklık aralığında kullanılabilse de, aşırı veya çok düşük voltaj ve sıcaklık motorun hizmet ömrünü etkileyeceğinden, pompa ortamdaki termal radyasyona maruz kalamaz.

Orta sıvı: saf su, sıvı karışım (%60'ın altında glikol içeren su)


■ Elektrik parametresi

Konnektör modeli ve karşılık gelen elektriksel özellikler (aşağıda gösterildiği gibi)

 Dikkat

1. Çalışma ortamı sıcaklığı: -40 ℃ - 85 ℃, üç elemente yakın kaçınmaya çalışmalıdır
montaj sırasında katalitik, gaz tahliye boru sistemi ve motor, çalışma ortamı sıcaklığını sağlar.

2. Pompanın hizmet ömrünü uzatmak için su pompasının kurulum konumu mümkün olduğunca düşük su seviyesine yakın olmalıdır.

3. Lütfen pompayı tozlu ortamdan uzakta kullanın, toz kullanım ömrünü azaltmak için zararlıdır

4. Suyun saflığına dikkat edin, pompanın hizmet ömrünü azaltmak için sıkışmayı ve çarkın tıkanmasını önleyin


■ Performans parametresi

■ Dış boyut
